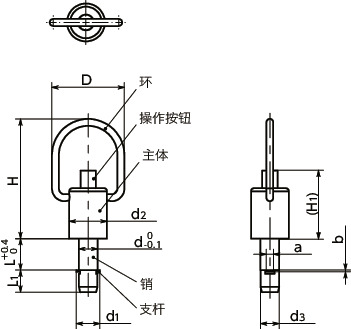

形状図
尺寸・CAD
单位 : mm
| 型号 | d | d1 | d3 | d2 | L | L1 | D | H | H1 | a | b | 双面剪切载荷＊1 （kN） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBPLS-8-10 | 8 | 9.8 | 7.9 | 12 | 10 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 35 | 20 | CAD | 请求报价 |
| PBPLS-8-16 | 8 | 9.8 | 7.9 | 12 | 16 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 35 | 21 | CAD | 请求报价 |
| PBPLS-8-20 | 8 | 9.8 | 7.9 | 12 | 20 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 35 | 21 | CAD | 请求报价 |
| PBPLS-8-25 | 8 | 9.8 | 7.9 | 12 | 25 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 35 | 25 | CAD | 请求报价 |
| PBPLS-8-30 | 8 | 9.8 | 7.9 | 12 | 30 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 35 | 24 | CAD | 请求报价 |
| PBPLS-8-35 | 8 | 9.8 | 7.9 | 12 | 35 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 35 | 27 | CAD | 请求报价 |
| PBPLS-8-40 | 8 | 9.8 | 7.9 | 12 | 40 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 35 | 27 | CAD | 请求报价 |
| PBPLS-8-45 | 8 | 9.8 | 7.9 | 12 | 45 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 35 | 29 | CAD | 请求报价 |
| PBPLS-8-50 | 8 | 9.8 | 7.9 | 12 | 50 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 35 | 31 | CAD | 请求报价 |
| PBPLS-8-60 | 8 | 9.8 | 7.9 | 12 | 60 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 35 | 40 | CAD | 请求报价 |
| PBPLS-8-70 | 8 | 9.8 | 7.9 | 12 | 70 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 35 | 41 | CAD | 请求报价 |
| PBPLS-8-80 | 8 | 9.8 | 7.9 | 12 | 80 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 35 | 45 | CAD | 请求报价 |
| PBPLS-8-90 | 8 | 9.8 | 7.9 | 12 | 90 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 35 | 49 | CAD | 请求报价 |
| PBPLS-8-100 | 8 | 9.8 | 7.9 | 12 | 100 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 35 | 50 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。请考虑安全因素进行选择。
双面剪切载荷为截断面有两面时的载荷。
材质、表面处理
| PBPLS | |
|---|---|
| 主体 | 相当于SUS303 |
| 操作按钮 | 尼龙6（红） |
| 销 | 相当于SUS303 |
| 环 | 相当于SUS301 |
| 支杆 | 相当于SUS304 |
| 内置弹簧 | 相当于SUS301 |
特点
- 带环锁销。
- 可快速进行工件的定位、固定。
- 安装后只需放倒环即可确保上部空间。
- 为了防止从配合孔中脱落，请使用支杆（不锈钢板）。
- 主体、销采用不锈钢制，耐腐蚀性优良。

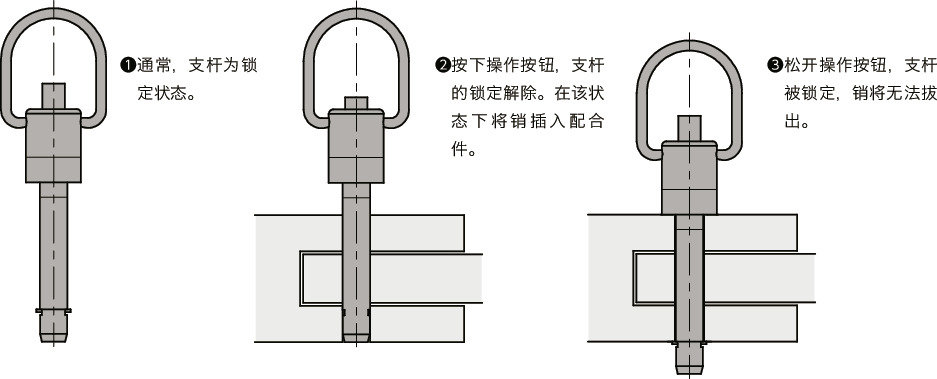

操作
适用的锁销用链条
| 锁销型号 | 适用锁销用链条型号 | |||
|---|---|---|---|---|
| PBC PBC | PBCS PBCS | PRC PRC | PSRC PSRC | |
| PBPLS-6 | PBC-＊-14 PBC-＊-18 PBC-＊-24 PBC-＊-30 |
PBCS-＊-14 PBCS-＊-18 PBCS-＊-24 PBCS-＊-30 |
PRC-＊-14 PRC-＊-18 PRC-＊-24 PRC-＊-30 |
PSRC-＊-14 PSRC-＊-18 PSRC-＊-24 |
| PBPLS-8 | ||||
| PBPLS-10 | ||||
| PBPLS-12 | ||||
| PBPLS-16 | ||||
请将锁销用链条安装到环上。
锁销用链条的详情请参照各产品页。

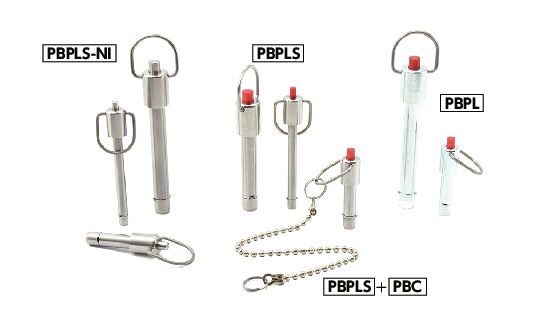

锁销PBPL系列的变体
・PBPL―――钢销、塑料按钮・PBPLS―――不锈钢销、塑料按钮
・PBPLS-NI――不锈钢销、不锈钢按钮
