一看就会的产品使用要领解说

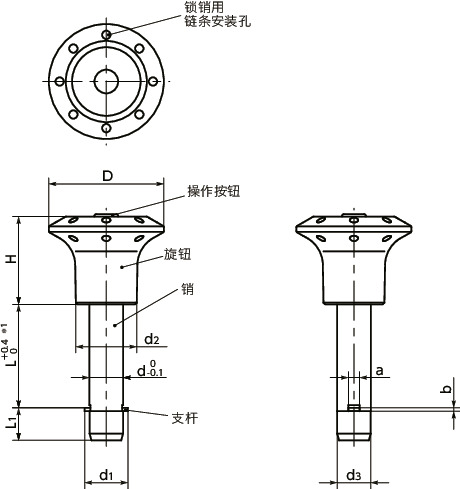

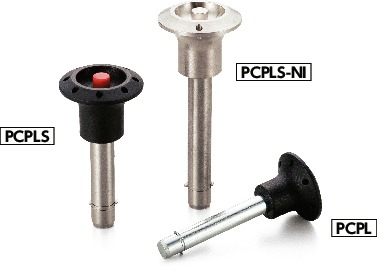

形状図
＊1： 变更了销的公差。
尺寸・CAD
单位 : mm
| 型号 | L | L1 | d | d1 | d3 | d2 | D | H | a | b | 双面剪切载荷＊1 （kN） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PCPL-16-30 | 30 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 78 | CAD | 请求报价 |
| PCPL-16-35 | 35 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 85 | CAD | 请求报价 |
| PCPL-16-40 | 40 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 92 | CAD | 请求报价 |
| PCPL-16-45 | 45 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 99 | CAD | 请求报价 |
| PCPL-16-50 | 50 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 106 | CAD | 请求报价 |
| PCPL-16-60 | 60 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 120 | CAD | 请求报价 |
| PCPL-16-70 | 70 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 134 | CAD | 请求报价 |
| PCPL-16-80 | 80 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 148 | CAD | 请求报价 |
| PCPL-16-90 | 90 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 161 | CAD | 请求报价 |
| PCPL-16-100 | 100 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 174 | CAD | 请求报价 |
| PCPL-16-110 | 110 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 187 | CAD | 请求报价 |
| PCPL-16-120 | 120 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 200 | CAD | 请求报价 |
| PCPL-16-130 | 130 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 215 | CAD | 请求报价 |
| PCPL-16-140 | 140 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 208 | CAD | 请求报价 |
| PCPL-16-150 | 150 | 14.2 | 16 | 18.7 | 15.9 | 22 | 40 | 32 | 4.8 | 1.2 | 113 | 244 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。请考虑安全因素进行选择。
双面剪切载荷为截断面有两面时的载荷。
材质、表面处理
| PCPL | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 操作按钮 | 尼龙6（红） |
| 销 | SUM22L 三价铬酸盐处理 |
| 支杆 | 相当于SUS304 |
| 内置弹簧 | 相当于SUS301 |
特点
- 性价比更高的锁销。
- 可快速进行工件的定位、固定。
- 为了防止从配合孔中脱落，请使用支杆（不锈钢板）。

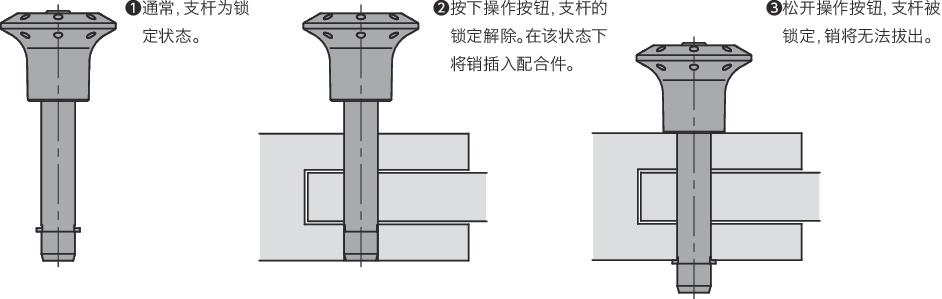

操作
