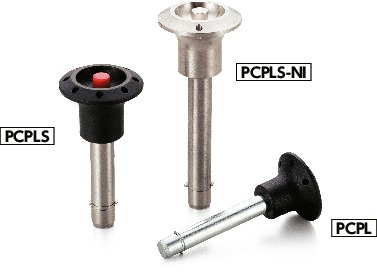

形状図
＊1： 变更了销的公差。
单位 : mm
| 型号 | L | L1 | d | d1 | d3 | d2 | D | H | a | b | 双面剪切载荷＊1 （kN） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PCPL-8-45 | 45 | 8.4 | 8 | 9.8 | 7.9 | 15 | 30 | 21 | 2.8 | 0.6 | 28 | 25 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。请考虑安全因素进行选择。
双面剪切载荷为截断面有两面时的载荷。
材质、表面处理
| PCPL | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 操作按钮 | 尼龙6（红） |
| 销 | SUM22L 三价铬酸盐处理 |
| 支杆 | 相当于SUS304 |
| 内置弹簧 | 相当于SUS301 |
特点
- 性价比更高的锁销。
- 可快速进行工件的定位、固定。
- 为了防止从配合孔中脱落，请使用支杆（不锈钢板）。

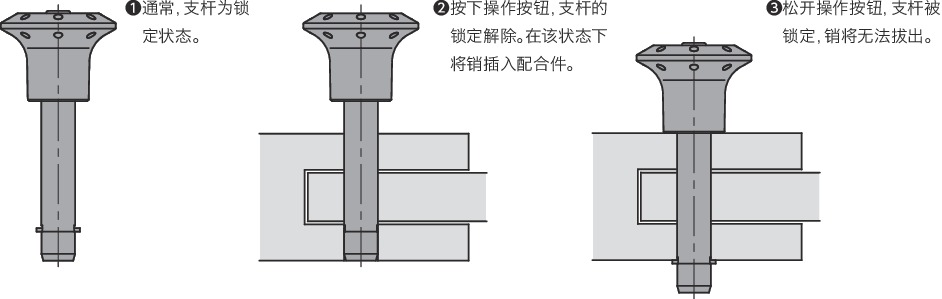

操作
