Nabeya Bi-tech

  • 锁销

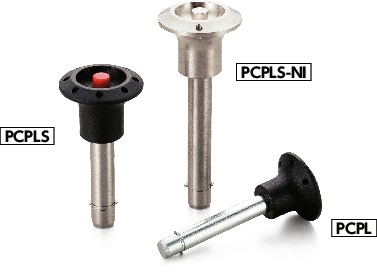

锁销 - 旋钮型

Lock Pins with Stainless Steel Pawl - Knob type

PCPLS

安全注意事项

符号RoHS指令

PCPLS锁销

一看就会的产品使用要领解说

短片示例为PCPL（PCPL）。本产品也可进行同样的操作。

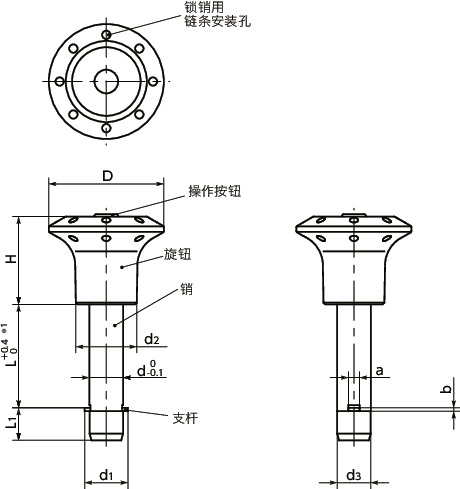

形状図

PCPLS锁销 - 旋钮型寸法図

＊1：　变更了销的公差。

尺寸・CAD

选择

L
所有
10
12
16
20
25
30
35
40
45
50
60
70
80
90
100
15
110
120
130
140
150
d
所有
6
8
10
12
16
20

单位 : mm

型号 L L1 d d1 d3 d2 D H a b 双面剪切载荷＊1 （kN） 质量
（g）		 CAD下载 请求报价
PCPLS-6-10 10 7 6 7.3 5.9 15 30 21 2.3 0.5 17 11 CAD 请求报价
PCPLS-6-12 12 7 6 7.3 5.9 15 30 21 2.3 0.5 17 11 CAD 请求报价
PCPLS-6-16 16 7 6 7.3 5.9 15 30 21 2.3 0.5 17 12 CAD 请求报价
PCPLS-6-20 20 7 6 7.3 5.9 15 30 21 2.3 0.5 17 12 CAD 请求报价
PCPLS-6-25 25 7 6 7.3 5.9 15 30 21 2.3 0.5 17 13 CAD 请求报价
PCPLS-6-30 30 7 6 7.3 5.9 15 30 21 2.3 0.5 17 14 CAD 请求报价
PCPLS-6-35 35 7 6 7.3 5.9 15 30 21 2.3 0.5 17 15 CAD 请求报价
PCPLS-6-40 40 7 6 7.3 5.9 15 30 21 2.3 0.5 17 16 CAD 请求报价
PCPLS-6-45 45 7 6 7.3 5.9 15 30 21 2.3 0.5 17 17 CAD 请求报价
PCPLS-6-50 50 7 6 7.3 5.9 15 30 21 2.3 0.5 17 18 CAD 请求报价
PCPLS-6-60 60 7 6 7.3 5.9 15 30 21 2.3 0.5 17 21 CAD 请求报价
PCPLS-6-70 70 7 6 7.3 5.9 15 30 21 2.3 0.5 17 25 CAD 请求报价
PCPLS-6-80 80 7 6 7.3 5.9 15 30 21 2.3 0.5 17 27 CAD 请求报价
PCPLS-8-10 10 8.4 8 9.8 7.9 15 30 21 2.8 0.6 35 13 CAD 请求报价
PCPLS-8-16 16 8.4 8 9.8 7.9 15 30 21 2.8 0.6 35 14 CAD 请求报价
PCPLS-8-20 20 8.4 8 9.8 7.9 15 30 21 2.8 0.6 35 15 CAD 请求报价
PCPLS-8-25 25 8.4 8 9.8 7.9 15 30 21 2.8 0.6 35 17 CAD 请求报价
PCPLS-8-30 30 8.4 8 9.8 7.9 15 30 21 2.8 0.6 35 19 CAD 请求报价
PCPLS-8-35 35 8.4 8 9.8 7.9 15 30 21 2.8 0.6 35 21 CAD 请求报价
PCPLS-8-40 40 8.4 8 9.8 7.9 15 30 21 2.8 0.6 35 23 CAD 请求报价
PCPLS-8-45 45 8.4 8 9.8 7.9 15 30 21 2.8 0.6 35 25 CAD 请求报价
PCPLS-8-50 50 8.4 8 9.8 7.9 15 30 21 2.8 0.6 35 27 CAD 请求报价
PCPLS-8-60 60 8.4 8 9.8 7.9 15 30 21 2.8 0.6 35 30 CAD 请求报价
PCPLS-8-70 70 8.4 8 9.8 7.9 15 30 21 2.8 0.6 35 44 CAD 请求报价
PCPLS-8-80 80 8.4 8 9.8 7.9 15 30 21 2.8 0.6 35 48 CAD 请求报价
PCPLS-8-90 90 8.4 8 9.8 7.9 15 30 21 2.8 0.6 35 52 CAD 请求报价
PCPLS-8-100 100 8.4 8 9.8 7.9 15 30 21 2.8 0.6 35 53 CAD 请求报价
PCPLS-10-15 15 9.8 10 11.7 9.9 18 34 26 3.3 1 47 24 CAD 请求报价
PCPLS-10-20 20 9.8 10 11.7 9.9 18 34 26 3.3 1 47 27 CAD 请求报价
PCPLS-10-25 25 9.8 10 11.7 9.9 18 34 26 3.3 1 47 29 CAD 请求报价
PCPLS-10-30 30 9.8 10 11.7 9.9 18 34 26 3.3 1 47 31 CAD 请求报价
PCPLS-10-35 35 9.8 10 11.7 9.9 18 34 26 3.3 1 47 33 CAD 请求报价
PCPLS-10-40 40 9.8 10 11.7 9.9 18 34 26 3.3 1 47 36 CAD 请求报价
PCPLS-10-45 45 9.8 10 11.7 9.9 18 34 26 3.3 1 47 39 CAD 请求报价
PCPLS-10-50 50 9.8 10 11.7 9.9 18 34 26 3.3 1 47 42 CAD 请求报价
PCPLS-10-60 60 9.8 10 11.7 9.9 18 34 26 3.3 1 47 45 CAD 请求报价
PCPLS-10-70 70 9.8 10 11.7 9.9 18 34 26 3.3 1 47 48 CAD 请求报价
PCPLS-10-80 80 9.8 10 11.7 9.9 18 34 26 3.3 1 47 52 CAD 请求报价
PCPLS-10-90 90 9.8 10 11.7 9.9 18 34 26 3.3 1 47 59 CAD 请求报价
PCPLS-10-100 100 9.8 10 11.7 9.9 18 34 26 3.3 1 47 62 CAD 请求报价
PCPLS-10-110 110 9.8 10 11.7 9.9 18 34 26 3.3 1 47 66 CAD 请求报价
PCPLS-10-120 120 9.8 10 11.7 9.9 18 34 26 3.3 1 47 72 CAD 请求报价
PCPLS-12-20 20 11.3 12 13.7 11.9 18 34 26 3.8 1 75 33 CAD 请求报价
PCPLS-12-25 25 11.3 12 13.7 11.9 18 34 26 3.8 1 75 36 CAD 请求报价
PCPLS-12-30 30 11.3 12 13.7 11.9 18 34 26 3.8 1 75 40 CAD 请求报价
PCPLS-12-35 35 11.3 12 13.7 11.9 18 34 26 3.8 1 75 44 CAD 请求报价
PCPLS-12-40 40 11.3 12 13.7 11.9 18 34 26 3.8 1 75 48 CAD 请求报价
PCPLS-12-45 45 11.3 12 13.7 11.9 18 34 26 3.8 1 75 52 CAD 请求报价
PCPLS-12-50 50 11.3 12 13.7 11.9 18 34 26 3.8 1 75 56 CAD 请求报价
PCPLS-12-60 60 11.3 12 13.7 11.9 18 34 26 3.8 1 75 64 CAD 请求报价
PCPLS-12-70 70 11.3 12 13.7 11.9 18 34 26 3.8 1 75 72 CAD 请求报价
PCPLS-12-80 80 11.3 12 13.7 11.9 18 34 26 3.8 1 75 80 CAD 请求报价
PCPLS-12-90 90 11.3 12 13.7 11.9 18 34 26 3.8 1 75 86 CAD 请求报价
PCPLS-12-100 100 11.3 12 13.7 11.9 18 34 26 3.8 1 75 95 CAD 请求报价
PCPLS-12-110 110 11.3 12 13.7 11.9 18 34 26 3.8 1 75 99 CAD 请求报价
PCPLS-12-120 120 11.3 12 13.7 11.9 18 34 26 3.8 1 75 108 CAD 请求报价
PCPLS-16-30 30 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 78 CAD 请求报价
PCPLS-16-35 35 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 85 CAD 请求报价
PCPLS-16-40 40 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 92 CAD 请求报价
PCPLS-16-45 45 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 99 CAD 请求报价
PCPLS-16-50 50 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 106 CAD 请求报价
PCPLS-16-60 60 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 120 CAD 请求报价
PCPLS-16-70 70 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 134 CAD 请求报价
PCPLS-16-80 80 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 148 CAD 请求报价
PCPLS-16-90 90 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 159 CAD 请求报价
PCPLS-16-100 100 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 172 CAD 请求报价
PCPLS-16-110 110 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 186 CAD 请求报价
PCPLS-16-120 120 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 198 CAD 请求报价
PCPLS-16-130 130 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 211 CAD 请求报价
PCPLS-16-140 140 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 225 CAD 请求报价
PCPLS-16-150 150 14.2 16 18.7 15.9 22 40 32 4.8 1.2 138 239 CAD 请求报价
PCPLS-20-30 30 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 117 CAD 请求报价
PCPLS-20-35 35 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 128 CAD 请求报价
PCPLS-20-40 40 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 139 CAD 请求报价
PCPLS-20-45 45 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 150 CAD 请求报价
PCPLS-20-50 50 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 161 CAD 请求报价
PCPLS-20-60 60 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 183 CAD 请求报价
PCPLS-20-70 70 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 205 CAD 请求报价
PCPLS-20-80 80 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 227 CAD 请求报价
PCPLS-20-90 90 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 247 CAD 请求报价
PCPLS-20-100 100 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 267 CAD 请求报价
PCPLS-20-110 110 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 287 CAD 请求报价
PCPLS-20-120 120 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 307 CAD 请求报价
PCPLS-20-130 130 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 327 CAD 请求报价
PCPLS-20-140 140 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 347 CAD 请求报价
PCPLS-20-150 150 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 368 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。请考虑安全因素进行选择。

双面剪切载荷为截断面有两面时的载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

PCPLS


材质、表面处理

PCPLS
旋钮 尼龙6（亚光黑）
操作按钮 尼龙6（红）
销 相当于SUS303
支杆 相当于SUS304
内置弹簧 相当于SUS301

特点

  • 性价比更高的锁销。
  • 可快速进行工件的定位、固定。
  • 为了防止从配合孔中脱落，请使用支杆（不锈钢板）。

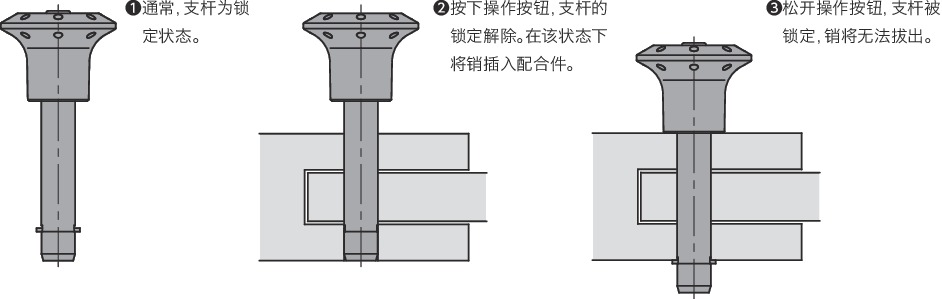

操作

PCPLS锁销


适用的锁销用链条

锁销型号 适用锁销用链条型号
PBC PBC PBCS PBCS PRC PRC PSRC PSRC
PCPL-6 PCPLS-6 PCPLS-6-NI PBC-＊-14 PBCS-＊-14 PRC-＊-14 PSRC-＊-14
PCPL-8 PCPLS-8 PCPLS-8-NI
PCPL-10 PCPLS-10 PCPLS-10-NI
PCPL-12 PCPLS-12 PCPLS-12-NI
PCPL-16 PCPLS-16 PCPLS-16-NI
PCPL-20 PCPLS-20 PCPLS-20-NI

锁销用链条的详情请参照各产品页。


相关产品

备有用于防止锁销丢失的各种锁销用链条、线缆和卷线。
PBCPBCSPBCPBCS
PRCPRC
PSRCPSRC
