Nabeya Bi-tech

  • 锁销

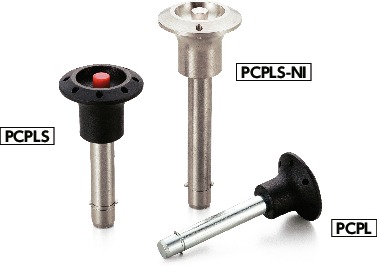

PCPLS-20-NI

锁销 - 旋钮型

Lock Pins with Stainless Steel Pawl - Knob type

安全注意事项

符号RoHS指令

PCPLS-NI锁销

一看就会的产品使用要领解说

短片示例为PCPL（PCPL）。本产品也可进行同样的操作。

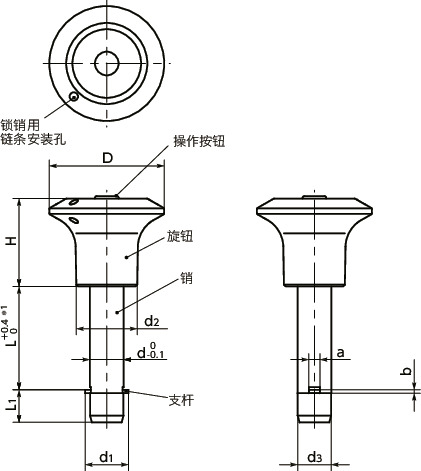

形状図

PCPLS-NI锁销 - 旋钮型寸法図

＊1：　变更了销的公差。

尺寸・CAD

选择

L
所有
30
35
40
45
50
60
70
80
90
100
110
120
130
140
150
d
所有
20

单位 : mm

型号 L L1 d d1 d3 d2 D H a b 双面剪切载荷＊1 （kN） 质量
（g）		 CAD下载 请求报价
PCPLS-20-30-NI 30 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 218 CAD 请求报价
PCPLS-20-35-NI 35 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 229 CAD 请求报价
PCPLS-20-40-NI 40 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 240 CAD 请求报价
PCPLS-20-45-NI 45 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 251 CAD 请求报价
PCPLS-20-50-NI 50 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 262 CAD 请求报价
PCPLS-20-60-NI 60 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 284 CAD 请求报价
PCPLS-20-70-NI 70 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 306 CAD 请求报价
PCPLS-20-80-NI 80 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 328 CAD 请求报价
PCPLS-20-90-NI 90 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 361 CAD 请求报价
PCPLS-20-100-NI 100 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 383 CAD 请求报价
PCPLS-20-110-NI 110 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 405 CAD 请求报价
PCPLS-20-120-NI 120 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 427 CAD 请求报价
PCPLS-20-130-NI 130 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 450 CAD 请求报价
PCPLS-20-140-NI 140 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 472 CAD 请求报价
PCPLS-20-150-NI 150 14.8 20 22.7 19.8 25 40 33 4.8 1.2 228 494 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。请考虑安全因素进行选择。

双面剪切载荷为截断面有两面时的载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

PCPLS-NI


材质、表面处理

PCPLS-NI
旋钮 相当于SUS303
操作按钮 相当于SUS303
销 相当于SUS303
支杆 相当于SUS304
内置弹簧 相当于SUS301

特点

  • 性价比更高的锁销。
  • 可快速进行工件的定位、固定。
  • 为了防止从配合孔中脱落，请使用支杆（不锈钢板）。
  • 全不锈钢制。耐腐蚀性、耐热性优良。

操作

PCPLS-NI锁销


适用的锁销用链条

锁销型号 适用锁销用链条型号
PBC PBC PBCS PBCS PRC PRC PSRC PSRC
PCPL-6 PCPLS-6 PCPLS-6-NI PBC-＊-14 PBCS-＊-14 PRC-＊-14 PSRC-＊-14
PCPL-8 PCPLS-8 PCPLS-8-NI
PCPL-10 PCPLS-10 PCPLS-10-NI
PCPL-12 PCPLS-12 PCPLS-12-NI
PCPL-16 PCPLS-16 PCPLS-16-NI
PCPL-20 PCPLS-20 PCPLS-20-NI

锁销用链条的详情请参照各产品页。


相关产品

备有用于防止锁销丢失的各种锁销用链条、线缆和卷线。
PBCPBCSPBCPBCS
PRCPRC
PSRCPSRC
