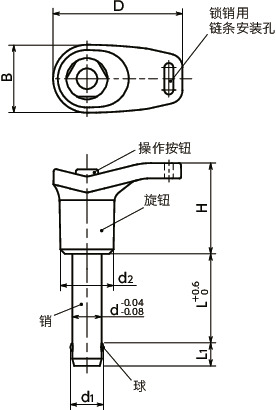

形状図
尺寸・CAD
单位 : mm
| 型号 | L | L1 | d | d1 | d2 | D | H | B | 双面剪切载荷＊1 （kN） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PDBLT-6-10 | 10 | 7 | 6 | 7 | 13.5 | 33 | 26.5 | 17.5 | 23 | 10 | CAD | 请求报价 |
| PDBLT-6-20 | 20 | 7 | 6 | 7 | 13.5 | 33 | 26.5 | 17.5 | 23 | 11 | CAD | 请求报价 |
| PDBLT-6-30 | 30 | 7 | 6 | 7 | 13.5 | 33 | 26.5 | 17.5 | 23 | 12 | CAD | 请求报价 |
| PDBLT-6-40 | 40 | 7 | 6 | 7 | 13.5 | 33 | 26.5 | 17.5 | 23 | 13 | CAD | 请求报价 |
| PDBLT-6-50 | 50 | 7 | 6 | 7 | 13.5 | 33 | 26.5 | 17.5 | 23 | 14 | CAD | 请求报价 |
| PDBLT-8-20 | 20 | 8.2 | 8 | 9.5 | 18 | 43.5 | 34 | 23 | 43 | 26 | CAD | 请求报价 |
| PDBLT-8-30 | 30 | 8.2 | 8 | 9.5 | 18 | 43.5 | 34 | 23 | 43 | 28 | CAD | 请求报价 |
| PDBLT-8-40 | 40 | 8.2 | 8 | 9.5 | 18 | 43.5 | 34 | 23 | 43 | 30 | CAD | 请求报价 |
| PDBLT-8-50 | 50 | 8.2 | 8 | 9.5 | 18 | 43.5 | 34 | 23 | 43 | 32 | CAD | 请求报价 |
| PDBLT-10-20 | 20 | 9.6 | 10 | 12 | 18 | 43.5 | 34 | 23 | 69 | 29 | CAD | 请求报价 |
| PDBLT-10-30 | 30 | 9.6 | 10 | 12 | 18 | 43.5 | 34 | 23 | 69 | 32 | CAD | 请求报价 |
| PDBLT-10-40 | 40 | 9.6 | 10 | 12 | 18 | 43.5 | 34 | 23 | 69 | 36 | CAD | 请求报价 |
| PDBLT-10-50 | 50 | 9.6 | 10 | 12 | 18 | 43.5 | 34 | 23 | 69 | 39 | CAD | 请求报价 |
| PDBLT-10-60 | 60 | 9.6 | 10 | 12 | 18 | 43.5 | 34 | 23 | 69 | 42 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。请考虑安全因素进行选择。
双面剪切载荷为截断面有两面时的载荷。
材质、表面处理
| PDBLT | |
|---|---|
| 旋钮 | 尼龙6（黑） |
| 操作按钮 | 钛合金 |
| 销 | 钛合金 |
| 球 | 陶瓷 |
| 内置弹簧 | 相当于哈氏合金＊1C4 |
＊1： Hastelloy和哈氏合金是美国哈氏合金国际公司的注册商标。
特点

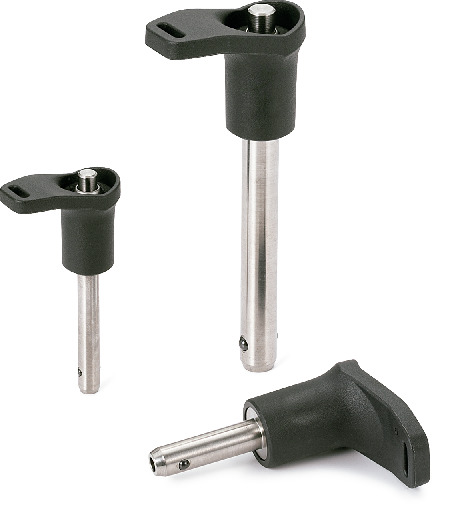

- 带L形旋钮的锁销。
- 由于可用拇指和食指握住旋钮突起部分操作，因此也可设置在墙壁附近操作。
- 可快速进行工件的定位、固定。
- 销及操作按钮采用钛合金制成。比钢及不锈钢制零件重量轻约40%。
