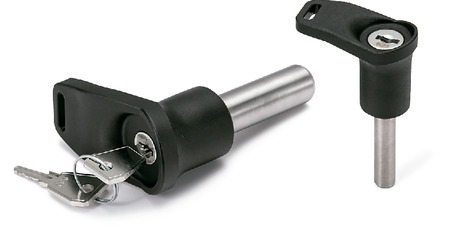

锁销 - L形旋钮型 - 带钥匙锁

Lock Pin with L-Handle - Key Lock type

PDKLS

安全注意事项

符号RoHS指令

PDKLS锁销 - L形旋钮型 - 带钥匙锁

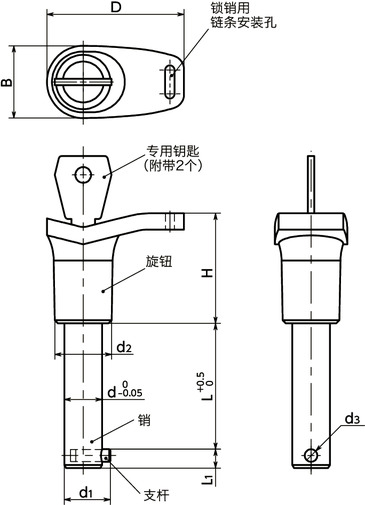

形状図

PDKLS锁销 - L形旋钮型 - 带钥匙锁寸法図

尺寸・CAD

选择

L
所有
20
25
30
35
40
50
60
70
80
100
120
d
所有
8
10
12
16
20

单位 : mm

型号 L L1 d d1 d2 d3 D H B 双面剪切载荷＊1 （kN） 质量
（g）		 CAD下载 请求报价
PDKLS-8-20-SC 20 4.5 8 9.5 18 3 43.5 35 23 30 47 CAD 请求报价
PDKLS-8-25-SC 25 4.5 8 9.5 18 3 43.5 35 23 30 49 CAD 请求报价
PDKLS-8-30-SC 30 4.5 8 9.5 18 3 43.5 35 23 30 51 CAD 请求报价
PDKLS-8-35-SC 35 4.5 8 9.5 18 3 43.5 35 23 30 53 CAD 请求报价
PDKLS-8-40-SC 40 4.5 8 9.5 18 3 43.5 35 23 30 55 CAD 请求报价
PDKLS-8-50-SC 50 4.5 8 9.5 18 3 43.5 35 23 30 59 CAD 请求报价
PDKLS-10-20-SC 20 4.5 10 12.6 18 3 43.5 35 23 46 53 CAD 请求报价
PDKLS-10-25-SC 25 4.5 10 12.6 18 3 43.5 35 23 46 56 CAD 请求报价
PDKLS-10-30-SC 30 4.5 10 12.6 18 3 43.5 35 23 46 59 CAD 请求报价
PDKLS-10-35-SC 35 4.5 10 12.6 18 3 43.5 35 23 46 62 CAD 请求报价
PDKLS-10-40-SC 40 4.5 10 12.6 18 3 43.5 35 23 46 65 CAD 请求报价
PDKLS-10-50-SC 50 4.5 10 12.6 18 3 43.5 35 23 46 71 CAD 请求报价
PDKLS-10-60-SC 60 4.5 10 12.6 18 3 43.5 35 23 46 77 CAD 请求报价
PDKLS-12-30-SC 30 6 12 14.6 18 4 43.5 35 23 74 69 CAD 请求报价
PDKLS-12-35-SC 35 6 12 14.6 18 4 43.5 35 23 74 73 CAD 请求报价
PDKLS-12-40-SC 40 6 12 14.6 18 4 43.5 35 23 74 77 CAD 请求报价
PDKLS-12-50-SC 50 6 12 14.6 18 4 43.5 35 23 74 85 CAD 请求报价
PDKLS-12-60-SC 60 6 12 14.6 18 4 43.5 35 23 74 93 CAD 请求报价
PDKLS-12-70-SC 70 6 12 14.6 18 4 43.5 35 23 74 101 CAD 请求报价
PDKLS-12-80-SC 80 6 12 14.6 18 4 43.5 35 23 74 109 CAD 请求报价
PDKLS-16-30-SC 30 7.5 16 19.7 28 5 65 40.5 35.5 136 141 CAD 请求报价
PDKLS-16-35-SC 35 7.5 16 19.7 28 5 65 40.5 35.5 136 149 CAD 请求报价
PDKLS-16-40-SC 40 7.5 16 19.7 28 5 65 40.5 35.5 136 157 CAD 请求报价
PDKLS-16-50-SC 50 7.5 16 19.7 28 5 65 40.5 35.5 136 172 CAD 请求报价
PDKLS-16-60-SC 60 7.5 16 19.7 28 5 65 40.5 35.5 136 187 CAD 请求报价
PDKLS-16-70-SC 70 7.5 16 19.7 28 5 65 40.5 35.5 136 202 CAD 请求报价
PDKLS-16-80-SC 80 7.5 16 19.7 28 5 65 40.5 35.5 136 217 CAD 请求报价
PDKLS-20-60-SC 60 7.5 20 23.7 28 5 65 40.5 35.5 227 247 CAD 请求报价
PDKLS-20-80-SC 80 7.5 20 23.7 28 5 65 40.5 35.5 227 295 CAD 请求报价
PDKLS-20-100-SC 100 7.5 20 23.7 28 5 65 40.5 35.5 227 343 CAD 请求报价
PDKLS-20-120-SC 120 7.5 20 23.7 28 5 65 40.5 35.5 227 391 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。请考虑安全因素进行选择。

双面剪切载荷为截断面有两面时的载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

PDKLS锁销 - L形旋钮型 - 带钥匙锁


材质、表面处理

PDKLS
旋钮 尼龙6（亚光黑）
销 相当于SUS303
支杆 相当于SUS303
锁定机构 锌压铸件/不锈钢
专用钥匙 钢
镀镍

特点

  • 可用专用钥匙操作的锁销。
  • 从旋钮上部插入专用钥匙，旋转180°即可使支杆出入。
  • 若事先拔下钥匙，可防止意外操作锁销。

使用注意事项

由于钥匙为所有产品通用，因此不可用于防范。

适用的锁销用链条

锁销型号 适用锁销用链条型号
PBC PBC PBCS PBCS PRC PRC PSRC PSRC
PDKLS-8-SC PBC-＊-18 PBCS-＊-18 PRC-＊-18 PSRC-＊-18
PDKLS-10-SC
PDKLS-12-SC
PDKLS-16-SC PBC-＊-24 PBCS-＊-24 PRC-＊-24 PSRC-＊-24
PDKLS-20-SC

锁销用链条的详情请参照各产品页。
