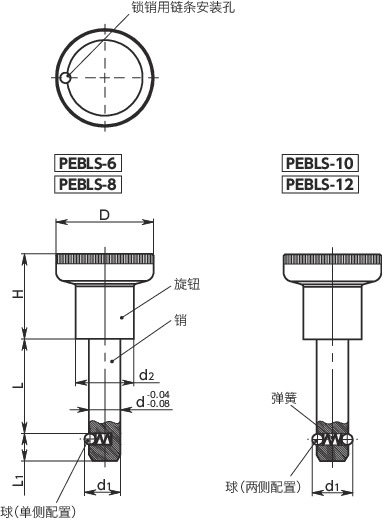

形状図
尺寸・CAD
单位 : mm
| 型号 | L | L1 | d | d1 | d2 | D | H | 容许拉伸载荷 （N） |
剪切载荷＊1 （kN） |
质量 （g） |
CAD下载 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PEBLS-6-10 | 10 | 5 | 6 | 6.5 | 14.5 | 25 | 22.5 | 8 | 22 | 13 | - |
| PEBLS-6-15 | 15 | 5 | 6 | 6.5 | 14.5 | 25 | 22.5 | 8 | 22 | 14 | - |
| PEBLS-6-20 | 20 | 5 | 6 | 6.5 | 14.5 | 25 | 22.5 | 8 | 22 | 15 | - |
| PEBLS-6-25 | 25 | 5 | 6 | 6.5 | 14.5 | 25 | 22.5 | 8 | 22 | 16 | - |
| PEBLS-6-30 | 30 | 5 | 6 | 6.5 | 14.5 | 25 | 22.5 | 8 | 22 | 17 | - |
| PEBLS-6-50 | 50 | 5 | 6 | 6.5 | 14.5 | 25 | 22.5 | 8 | 22 | 21 | - |
| PEBLS-8-15 | 15 | 6.3 | 8 | 8.7 | 14.5 | 25 | 22.5 | 15 | 40 | 17 | - |
| PEBLS-8-20 | 20 | 6.3 | 8 | 8.7 | 14.5 | 25 | 22.5 | 15 | 40 | 19 | - |
| PEBLS-8-25 | 25 | 6.3 | 8 | 8.7 | 14.5 | 25 | 22.5 | 15 | 40 | 21 | - |
| PEBLS-8-30 | 30 | 6.3 | 8 | 8.7 | 14.5 | 25 | 22.5 | 15 | 40 | 23 | - |
| PEBLS-8-50 | 50 | 6.3 | 8 | 8.7 | 14.5 | 25 | 22.5 | 15 | 40 | 31 | - |
| PEBLS-10-15 | 15 | 8.7 | 10 | 12 | 18.5 | 31 | 27 | 30 | 62 | 34 | - |
| PEBLS-10-20 | 20 | 8.7 | 10 | 12 | 18.5 | 31 | 27 | 30 | 62 | 37 | - |
| PEBLS-10-25 | 25 | 8.7 | 10 | 12 | 18.5 | 31 | 27 | 30 | 62 | 40 | - |
| PEBLS-10-30 | 30 | 8.7 | 10 | 12 | 18.5 | 31 | 27 | 30 | 62 | 43 | - |
| PEBLS-10-50 | 50 | 8.7 | 10 | 12 | 18.5 | 31 | 27 | 30 | 62 | 55 | - |
| PEBLS-12-20 | 20 | 9.5 | 12 | 14.5 | 18.5 | 31 | 27 | 32 | 90 | 47 | - |
| PEBLS-12-30 | 30 | 9.5 | 12 | 14.5 | 18.5 | 31 | 27 | 32 | 90 | 55 | - |
| PEBLS-12-40 | 40 | 9.5 | 12 | 14.5 | 18.5 | 31 | 27 | 32 | 90 | 63 | - |
| PEBLS-12-50 | 50 | 9.5 | 12 | 14.5 | 18.5 | 31 | 27 | 32 | 90 | 71 | - |
＊1： 表中剪切载荷仅供参考，并非保证值。请考虑安全因素进行选择。
材质、表面处理
| PEBLS | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 销 | 相当于SUS303 |
| 球 | 相当于SUS420J2 |
| 弹簧 | 相当于SUS631 |
特点
- 仅插拔即可使用的锁销。
- 可快速进行工件的定位、固定。
