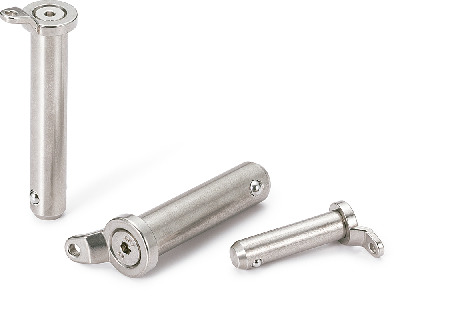

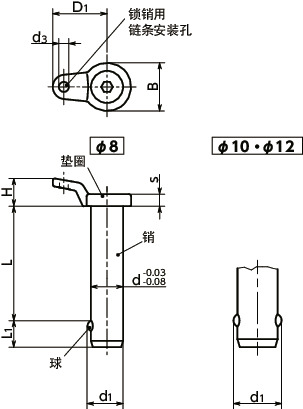

形状図
尺寸・CAD
单位 : mm
| 型号 | L | L1 | d | d1 | D1 | H | B | 双面剪切载荷＊1 （kN） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PFBLS-8-15 | 15 | 6.3 | 8 | 8.7 | 13.5 | 7 | 12 | 40 | 12 | CAD | 请求报价 |
| PFBLS-8-20 | 20 | 6.3 | 8 | 8.7 | 13.5 | 7 | 12 | 40 | 14 | CAD | 请求报价 |
| PFBLS-8-25 | 25 | 6.3 | 8 | 8.7 | 13.5 | 7 | 12 | 40 | 16 | CAD | 请求报价 |
| PFBLS-8-30 | 30 | 6.3 | 8 | 8.7 | 13.5 | 7 | 12 | 40 | 18 | CAD | 请求报价 |
| PFBLS-8-50 | 50 | 6.3 | 8 | 8.7 | 13.5 | 7 | 12 | 40 | 25 | CAD | 请求报价 |
| PFBLS-10-15 | 15 | 8.7 | 10 | 12 | 15 | 7 | 15 | 62 | 22 | CAD | 请求报价 |
| PFBLS-10-20 | 20 | 8.7 | 10 | 12 | 15 | 7 | 15 | 62 | 25 | CAD | 请求报价 |
| PFBLS-10-25 | 25 | 8.7 | 10 | 12 | 15 | 7 | 15 | 62 | 28 | CAD | 请求报价 |
| PFBLS-10-30 | 30 | 8.7 | 10 | 12 | 15 | 7 | 15 | 62 | 28 | CAD | 请求报价 |
| PFBLS-10-50 | 50 | 8.7 | 10 | 12 | 15 | 7 | 15 | 62 | 41 | CAD | 请求报价 |
| PFBLS-12-20 | 20 | 9.5 | 12 | 14.5 | 18.5 | 9 | 17 | 90 | 34 | CAD | 请求报价 |
| PFBLS-12-30 | 30 | 9.5 | 12 | 14.5 | 18.5 | 9 | 17 | 90 | 43 | CAD | 请求报价 |
| PFBLS-12-40 | 40 | 9.5 | 12 | 14.5 | 18.5 | 9 | 17 | 90 | 52 | CAD | 请求报价 |
| PFBLS-12-50 | 50 | 9.5 | 12 | 14.5 | 18.5 | 9 | 17 | 90 | 61 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。请考虑安全因素进行选择。
双面剪切载荷为截断面有两面时的载荷。
材质、表面处理
| PFBLS | |
|---|---|
| 销 | 相当于SUS303 |
| 垫圈 | 相当于SUS316L |
| 球 | 相当于SUS420J2 |
| 内置弹簧 | 相当于SUS631 |
特点
- 仅插拔即可使用的锁销。
- 可进行紧凑型设计。
- 可快速进行工件的定位、固定。
- 全不锈钢制。耐腐蚀性、耐热性优良。
- 为了防止从配合侧孔中脱落，请使用不锈钢钢球。具有耐久性。
