一看就会的产品使用要领解说

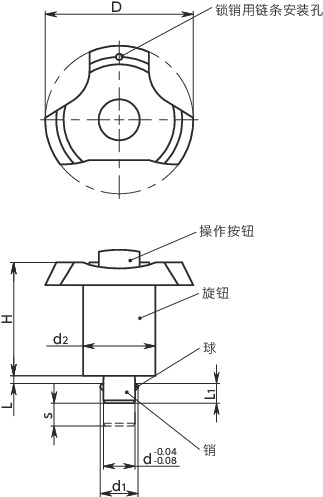

形状図
单位 : mm
| 型号 | s | L | L1 | d | d1 | d2 | D | H | 质量 （g） |
最大紧固力（N） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PTBLS-10-5 | 5 | 5 | 8.7 | 10 | 12 | 23 | 47 | 36 | 45 | 23 | CAD | 请求报价 |
材质、表面处理
| PTBLS | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 操作按钮 | 尼龙6（红） |
| 销 | 相当于SUS303 |
| 球 | 相当于SUS420J2 |
| 内置弹簧 | 相当于SUS631 |
特点
- 可快速进行面板的固定等。
- 安装孔的推荐尺寸公差为H11。

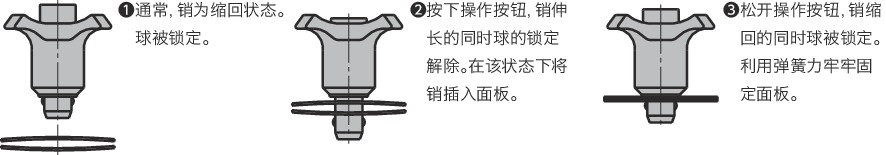

使用方法
单位 : mm
| 型号 | s | L | L1 | d | d1 | d2 | D | H | 质量 （g） |
最大紧固力（N） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PTBLS-10-5 | 5 | 5 | 8.7 | 10 | 12 | 23 | 47 | 36 | 45 | 23 | CAD | 请求报价 |
| PTBLS | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 操作按钮 | 尼龙6（红） |
| 销 | 相当于SUS303 |
| 球 | 相当于SUS420J2 |
| 内置弹簧 | 相当于SUS631 |
