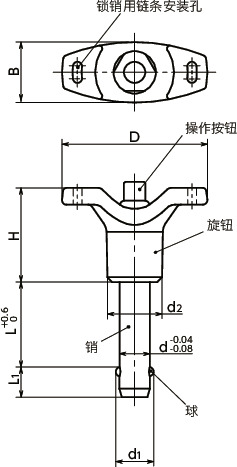

形状図
尺寸・CAD
单位 : mm
| 型号 | L | L1 | d | d1 | d2 | D | H | B | 双面剪切载荷＊1 （kN） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PWBLT-6-10 | 10 | 7 | 6 | 7 | 13.5 | 40 | 25 | 15.5 | 23 | 10 | CAD | 请求报价 |
| PWBLT-6-20 | 20 | 7 | 6 | 7 | 13.5 | 40 | 25 | 15.5 | 23 | 11 | CAD | 请求报价 |
| PWBLT-6-30 | 30 | 7 | 6 | 7 | 13.5 | 40 | 25 | 15.5 | 23 | 12 | CAD | 请求报价 |
| PWBLT-6-40 | 40 | 7 | 6 | 7 | 13.5 | 40 | 25 | 15.5 | 23 | 13 | CAD | 请求报价 |
| PWBLT-6-50 | 50 | 7 | 6 | 7 | 13.5 | 40 | 25 | 15.5 | 23 | 14 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。请考虑安全因素进行选择。
双面剪切载荷为截断面有两面时的载荷。
材质、表面处理
| PWBLT | |
|---|---|
| 旋钮 | 尼龙6（黑） |
| 操作按钮 | 钛合金 |
| 销 | 钛合金 |
| 球 | 陶瓷 |
| 内置弹簧 | 相当于哈氏合金＊1C4 |
＊1： Hastelloy和哈氏合金是美国哈氏合金国际公司的注册商标。
特点

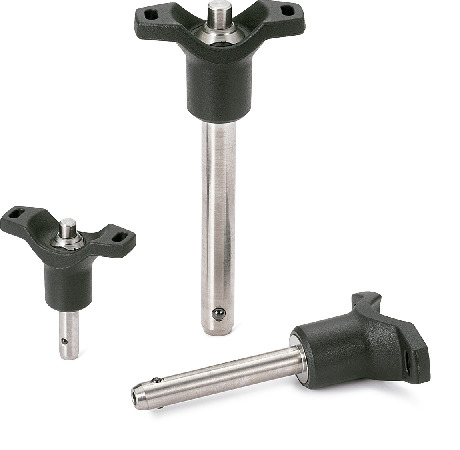

- 带T形旋钮的锁销。
- 旋钮窄小，并排使用时可确保空间。
- 可快速进行工件的定位、固定。
- 销及操作按钮采用钛合金制成。比钢及不锈钢制零件重量轻约40%。
