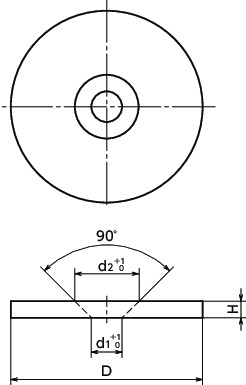

形状図
单位 : mm
材质、表面处理
| JAD | |
|---|---|
| 主体 | SUM22L 三价铬酸盐处理 |
特点

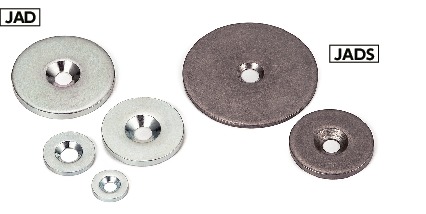

- 由带磁性金属材料制成的板。
- 请在要将塑料、木材、铝等非磁性材料吸附至磁铁时使用。
- 安装时请使用市售内六角埋头螺栓（JIS B 1194）或十字槽埋头小螺丝（JIS B 1111 附录）。不附带螺丝。
| 型号 | 螺纹直径 |
|---|---|
| JAD-12 | M3 |
| JAD-17 | M4 |
| JAD-27 | M5 |
| JAD-34 | M5 |
| JAD-45 | M5 |
| JAD-64 | M5 |
也可使用十字槽埋头自攻螺丝（JIS B 1122附录）或十字槽埋头木螺丝（JIS B 1112）等。
