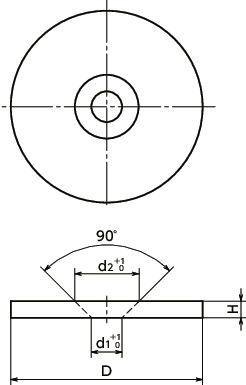

形状図
单位 : mm
| 型号 | D | H | d1 | d2 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|
| JADS-27 | 27 ±0.2 | 3 | 5.5 | 11 | 12 | CAD | 请求报价 |
| JADS-45 | 45 ±0.2 | 2 | 5.5 | 8.5 | 24 | CAD | 请求报价 |
材质、表面处理
| JADS | |
|---|---|
| 主体 | SUS430 |
特点

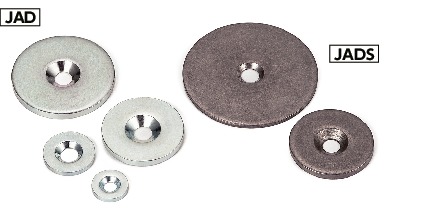

- 由带磁性金属材料制成的板。
- 请在要将塑料、木材、铝等非磁性材料吸附至磁铁时使用。
- 安装时请使用市售内六角埋头螺栓（JIS B 1194）或十字槽埋头小螺丝（JIS B 1111 附录）。不附带螺丝。
| 型号 | 螺纹直径 |
|---|---|
| JADS-27 | M5 |
| JADS-45 | M4 |
也可使用十字槽埋头自攻螺丝（JIS B 1122附录）或十字槽埋头木螺丝（JIS B 1112）等。
