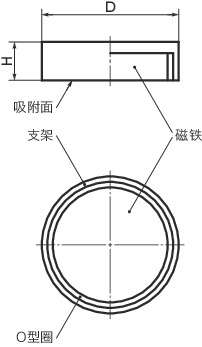

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|
| JDD-HF-10 | 4 | 10 ±0.1 | 4.5-0.1～+0.2 | 3 | CAD | 请求报价 |
| JDD-HF-13 | 10 | 13 ±0.1 | 4.5-0.1～+0.2 | 5 | CAD | 请求报价 |
| JDD-HF-16 | 18 | 16 ±0.1 | 4.5-0.1～+0.2 | 7 | CAD | 请求报价 |
| JDD-HF-20 | 30 | 20 ±0.1 | 6-0.1～+0.2 | 15 | CAD | 请求报价 |
| JDD-HF-25 | 40 | 25 ±0.1 | 7-0.2～+0.3 | 27 | CAD | 请求报价 |
| JDD-HF-32 | 80 | 32 ±0.1 | 7-0.2～+0.3 | 43 | CAD | 请求报价 |
| JDD-HF-40 | 125 | 40-0.1～+0.2 | 8-0.2～+0.4 | 77 | CAD | 请求报价 |
| JDD-HF-50 | 220 | 50-0.1～+0.2 | 10-0.2～+0.5 | 151 | CAD | 请求报价 |
| JDD-HF-63 | 350 | 63-0.1～+0.3 | 14-0.2～+0.5 | 336 | CAD | 请求报价 |
| JDD-HF-80 | 600 | 80-0.1～+0.3 | 18-0.2～+0.5 | 697 | CAD | 请求报价 |
| JDD-HF-100 | 900 | 100-0.1～+0.5 | 22-0.2～+0.5 | 1330 | CAD | 请求报价 |
| JDD-HF-125 | 1300 | 125-0.1～+0.5 | 26-0.2～+0.5 | 2460 | CAD | 请求报价 |
材质、表面处理
| JDD-HF | |
|---|---|
| 磁铁 | 永磁铁氧体 |
| 底座 | 相当于SUM22L 三价铬酸盐处理 |
| O型圈 | 尼龙66 |
| 耐热温度 | 200℃ |
特点
- 平板型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。

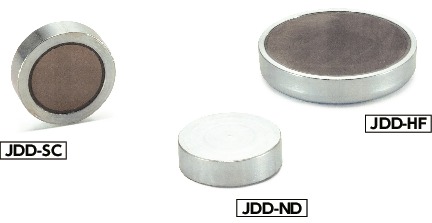

- 三种磁铁已实现标准化。
- 请粘接或使用无头螺丝SGP等进行固定。

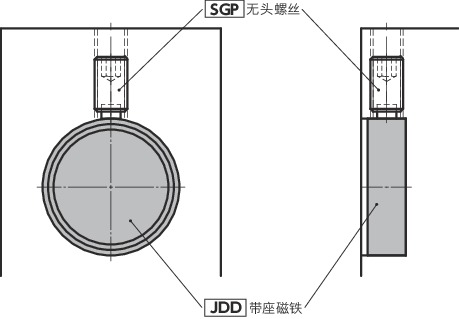

使用例
