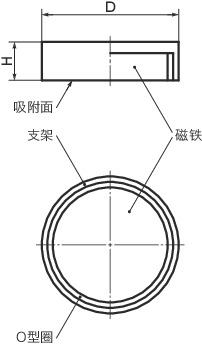

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|
| JDD-ND-6 | 5 | 6 ±0.1 | 4.5 ±0.1 | 1 | CAD | 请求报价 |
| JDD-ND-8 | 13 | 8 ±0.1 | 4.5 ±0.1 | 2 | CAD | 请求报价 |
| JDD-ND-10 | 25 | 10 ±0.1 | 4.5 ±0.1 | 3 | CAD | 请求报价 |
| JDD-ND-13 | 60 | 13 ±0.1 | 4.5 ±0.1 | 7 | CAD | 请求报价 |
| JDD-ND-16 | 95 | 16 ±0.1 | 4.5 ±0.1 | 15 | CAD | 请求报价 |
| JDD-ND-20 | 140 | 20 ±0.1 | 6 ±0.1 | 27 | CAD | 请求报价 |
| JDD-ND-25 | 200 | 25 ±0.1 | 7 ±0.2 | 43 | CAD | 请求报价 |
| JDD-ND-32 | 350 | 32 ±0.1 | 7 ±0.2 | 77 | CAD | 请求报价 |
材质、表面处理
| JDD-ND | |
|---|---|
| 磁铁 | 钕 镀镍 |
| 底座 | 相当于SUM22L 三价铬酸盐处理 |
| O型圈 | 尼龙66 |
| 耐热温度 | 80℃ |
特点
- 平板型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
- 三种磁铁已实现标准化。
- 请粘接或使用无头螺丝SGP等进行固定。

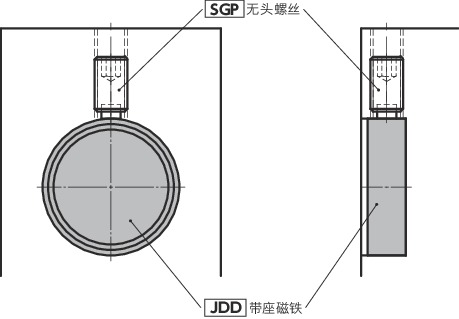

使用例
