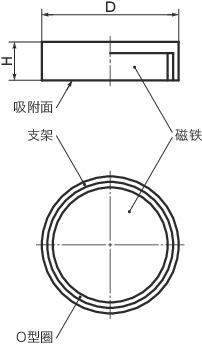

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|
| JDD-SC-6 | 5 | 6 ±0.1 | 4.5 ±0.1 | 1 | CAD | 请求报价 |
| JDD-SC-8 | 11 | 8 ±0.1 | 4.5 ±0.1 | 2 | CAD | 请求报价 |
| JDD-SC-10 | 20 | 10 ±0.1 | 4.5 ±0.1 | 3 | CAD | 请求报价 |
| JDD-SC-13 | 40 | 13 ±0.1 | 4.5 ±0.1 | 7 | CAD | 请求报价 |
| JDD-SC-16 | 60 | 16 ±0.1 | 4.5 ±0.1 | 15 | CAD | 请求报价 |
| JDD-SC-20 | 90 | 20 ±0.1 | 6 ±0.1 | 27 | CAD | 请求报价 |
| JDD-SC-25 | 150 | 25 ±0.1 | 7 ±0.2 | 43 | CAD | 请求报价 |
| JDD-SC-32 | 220 | 32 ±0.1 | 7 ±0.2 | 77 | CAD | 请求报价 |
材质、表面处理
| JDD-SC | |
|---|---|
| 磁铁 | 钐钴 |
| 底座 | 相当于SUM22L 三价铬酸盐处理 |
| O型圈 | 尼龙66 |
| 耐热温度 | 200℃ |
特点

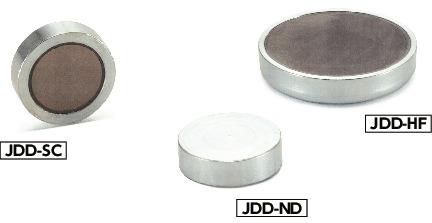

- 平板型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
- 三种磁铁已实现标准化。
- 请粘接或使用无头螺丝SGP等进行固定。

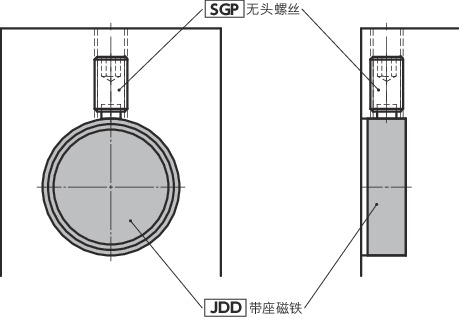

使用例
