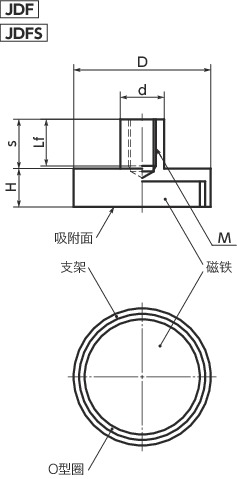

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | d | s | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| JDF-HF-10-M3 | 4 | 10 ±0.1 | M3 | 0.5 | 5 | 4.5-0.1～+0.2 | 6 ±0.1 | 7 | 4 | CAD | 请求报价 |
| JDF-HF-13-M3 | 10 | 13 ±0.1 | M3 | 0.5 | 5 | 4.5-0.1～+0.2 | 6 ±0.1 | 7 | 6 | CAD | 请求报价 |
| JDF-HF-16-M3 | 18 | 16 ±0.1 | M3 | 0.5 | 5 | 4.5-0.1～+0.2 | 6 ±0.1 | 7 | 8 | CAD | 请求报价 |
| JDF-HF-20-M3 | 30 | 20 ±0.1 | M3 | 0.5 | 5 | 6-0.1～+0.2 | 6 ±0.1 | 7 | 16 | CAD | 请求报价 |
| JDF-HF-25-M4 | 40 | 25 ±0.1 | M4 | 0.7 | 7 | 7-0.2～+0.3 | 8 ±0.2 | 8 | 33 | CAD | 请求报价 |
| JDF-HF-32-M4 | 80 | 32 ±0.1 | M4 | 0.7 | 7 | 7-0.2～+0.3 | 8 ±0.2 | 8 | 52 | CAD | 请求报价 |
| JDF-HF-40-M5 | 125 | 40-0.1～+0.2 | M5 | 0.8 | 8 | 8-0.2～+0.3 | 10 ±0.2 | 10 | 82 | CAD | 请求报价 |
| JDF-HF-50-M6 | 220 | 50-0.1～+0.2 | M6 | 1 | 10 | 10-0.2～+0.4 | 12 ±0.2 | 12 | 159 | CAD | 请求报价 |
| JDF-HF-63-M8 | 350 | 63-0.1～+0.3 | M8 | 1.25 | 10 | 14-0.2～+0.5 | 15 ±0.2 | 16 | 352 | CAD | 请求报价 |
| JDF-HF-80-M10 | 600 | 80-0.1～+0.3 | M10 | 1.5 | 15 | 18-0.2～+0.5 | 20 ±0.2 | 16 | 725 | CAD | 请求报价 |
| JDF-HF-100-M12 | 900 | 100-0.1～+0.5 | M12 | 1.75 | 18 | 22-0.2～+0.5 | 22 ±0.2 | 21 | 1370 | CAD | 请求报价 |
| JDF-HF-125-M14 | 1300 | 125-0.1～+0.5 | M14 | 2 | 20 | 26-0.2～+0.5 | 25 ±0.2 | 24 | 2520 | CAD | 请求报价 |
材质、表面处理
| JDF-HF | |
|---|---|
| 磁铁 | 永磁铁氧体 |
| 底座 | 相当于SPCC 三价铬酸盐处理 |
| O型圈 | 尼龙66 |
| 耐热温度 | 200℃ |

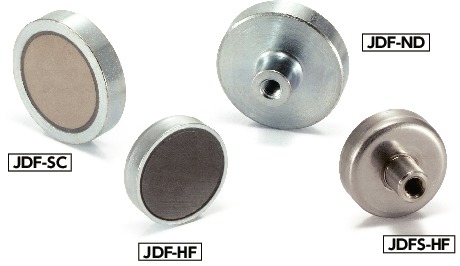

特点
- 内螺纹平板型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
- 三种磁铁已实现标准化。
-
JDF----钢制底座
JDFS----不锈钢制底座
