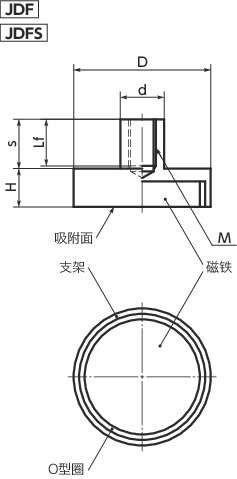

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | d | s | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| JDF-SC-6-M3 | 5 | 6 ±0.1 | M3 | 0.5 | 6 | 4.5 ±0.1 | 6 ±0.1 | 7 | 2 | CAD | 请求报价 |
| JDF-SC-8-M3 | 11 | 8 ±0.1 | M3 | 0.5 | 6 | 4.5 ±0.1 | 6 ±0.1 | 7 | 3 | CAD | 请求报价 |
| JDF-SC-10-M3 | 20 | 10 ±0.1 | M3 | 0.5 | 6 | 4.5 ±0.1 | 6 ±0.1 | 7 | 4 | CAD | 请求报价 |
| JDF-SC-13-M3 | 40 | 13 ±0.1 | M3 | 0.5 | 6 | 4.5 ±0.1 | 6 ±0.1 | 7 | 6 | CAD | 请求报价 |
| JDF-SC-16-M4 | 60 | 16 ±0.1 | M4 | 0.7 | 6 | 4.5 ±0.1 | 6 ±0.1 | 7 | 8 | CAD | 请求报价 |
| JDF-SC-20-M4 | 90 | 20 ±0.1 | M4 | 0.7 | 7 | 6 ±0.1 | 8 ±0.2 | 7 | 16 | CAD | 请求报价 |
| JDF-SC-25-M4 | 150 | 25 ±0.1 | M4 | 0.7 | 7 | 7 ±0.2 | 8 ±0.2 | 7 | 33 | CAD | 请求报价 |
| JDF-SC-32-M5 | 220 | 32 ±0.1 | M5 | 0.8 | 8 | 7 ±0.2 | 10 ±0.2 | 8.5 | 52 | CAD | 请求报价 |
材质、表面处理
| JDF-SC | |
|---|---|
| 磁铁 | 钐钴 |
| 底座 | 相当于SPCC 三价铬酸盐处理 |
| O型圈 | 尼龙66 |
| 耐热温度 | 200℃ |
特点

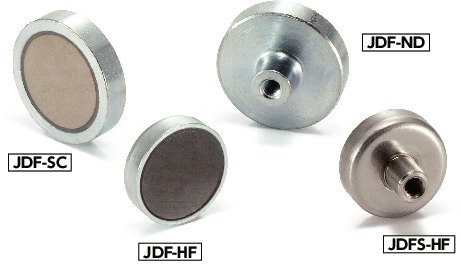

- 内螺纹平板型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
- 三种磁铁已实现标准化。
-
JDF----钢制底座
JDFS----不锈钢制底座
