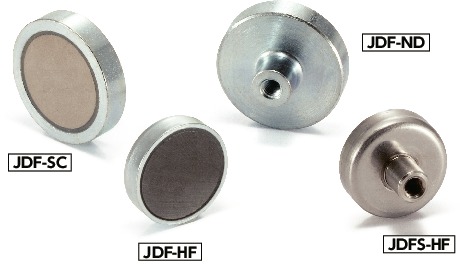

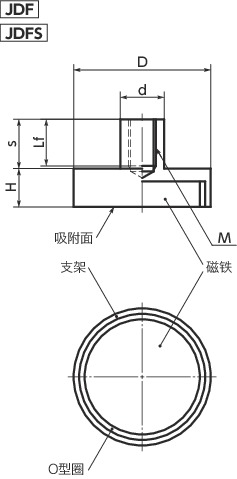

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | d | s | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| JDFS-HF-25-M5 | 32 | 25 ±0.1 | M5 | 0.8 | 8.25 | 7-0.2～+0.3 | 8 | 9 | 33 | CAD | 请求报价 |
| JDFS-HF-32-M5 | 64 | 32 ±0.1 | M5 | 0.8 | 9 | 7-0.2～+0.3 | 8 | 9 | 52 | CAD | 请求报价 |
| JDFS-HF-40-M5 | 100 | 40-0.1～+0.2 | M5 | 0.8 | 9 | 8-0.2～+0.3 | 8 | 8.5 | 82 | CAD | 请求报价 |
| JDFS-HF-50-M5 | 175 | 50-0.1～+0.2 | M5 | 0.8 | 9 | 10-0.2～+0.4 | 8 | 8.5 | 159 | CAD | 请求报价 |
| JDFS-HF-63-M5 | 280 | 63-0.1～+0.3 | M5 | 0.8 | 9 | 14-0.2～+0.5 | 8 | 8 | 352 | CAD | 请求报价 |
材质、表面处理
| JDFS-HF | |
|---|---|
| 磁铁 | 永磁铁氧体 |
| 底座 | 相当于SUS430 |
| O型圈 | PPS |
| 耐热温度 | 220℃ |
特点
- 内螺纹平板型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
- 三种磁铁已实现标准化。
-
JDF----钢制底座
JDFS----不锈钢制底座
