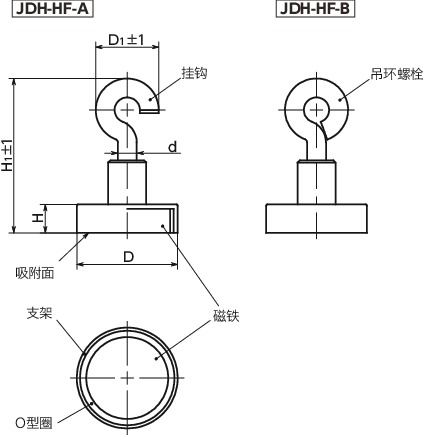

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | D1 | d | H1 | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| JDH-HF-16-10-A | 18 | 16 | 10 | 2.5 | 24.5 | 4.5 | 14 | CAD | 请求报价 |
材质、表面处理
| JDH-HF | |
|---|---|
| 磁铁 | 永磁铁氧体 |
| 底座 | 相当于SPCC 三价铬酸盐处理 |
| 挂钩、吊环螺栓 | 相当于SPCC 三价铬酸盐处理 |
| O型圈 | 尼龙66 |
| 耐热温度 | 200℃ |
特点
- 带挂钩或吊环螺栓的磁铁。可将工具或电缆等挂在天花板或机械、装置的侧面。
- 使用金属座包覆磁铁，提高了吸附力。
-

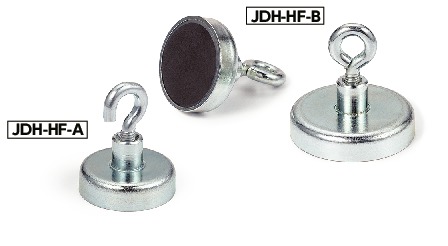

可根据型号的末尾符号选择带挂钩、带吊环螺栓。
JDH-HF-A----带挂钩
JDH-HF-B----带吊环螺栓
