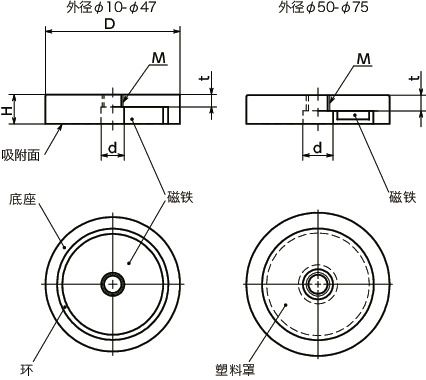

形状図
尺寸・CAD
选择
单位 : mm
| 型号 | 吸附力 （N） |
D | M（粗牙） 螺纹公称直径 |
螺距 | H | d | t | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| JDK-ND-10-M3 | 19 | 10 ±0.1 | M3 | 0.5 | 4.5 ±0.1 | 4.5 | 1.5 | 2 | CAD | 请求报价 |
| JDK-ND-13-M3 | 40 | 13 ±0.1 | M3 | 0.5 | 4.5 ±0.1 | 4.5 | 1.5 | 4 | CAD | 请求报价 |
| JDK-ND-16-M3 | 75 | 16 ±0.1 | M3 | 0.5 | 4.5 ±0.1 | 6 | 1.5 | 6 | CAD | 请求报价 |
| JDK-ND-20-M4 | 105 | 20 ±0.1 | M4 | 0.7 | 6 ±0.1 | 6 | 2.5 | 13 | CAD | 请求报价 |
| JDK-ND-25-M4 | 160 | 25 ±0.1 | M4 | 0.7 | 7 ±0.2 | 4.5 | 3 | 24 | CAD | 请求报价 |
| JDK-ND-32-M5 | 330 | 32 ±0.1 | M5 | 0.8 | 7 ±0.2 | 5.5 | 3 | 40 | CAD | 请求报价 |
| JDK-ND-40-M5 | 500 | 40 ±0.1 | M5 | 0.8 | 8±0.2 | 10.5 | 6 | 74 | CAD | 请求报价 |
| JDK-ND-47-M8 | 740 | 47-0.1～+0.2 | M8 | 1.25 | 9.2-0.3～+0.2 | 6.8 | 6 | 103 | CAD | 请求报价 |
| JDK-ND-50-M8 | 800 | 50 ±0.1 | M8 | 1.25 | 10 ±0.2 | 10.5 | 5.5 | 140 | CAD | 请求报价 |
| JDK-ND-63-M10 | 1100 | 63 ±0.1 | M10 | 1.5 | 14 ±0.2 | 11.7 | 8.5 | 330 | CAD | 请求报价 |
| JDK-ND-75-M10 | 1750 | 75-0.5～-0.3 | M10 | 1.5 | 15 ±0.2 | 11.7 | 8.5 | 479 | CAD | 请求报价 |
●D≥50附带塑料罩。
●请使用无磁性螺丝，以免磁性消失。例：不锈钢、塑料
材质、表面处理
| JDK-ND | |
|---|---|
| 磁铁 | 钕 镀镍 |
| 底座 | 钢 三价铬酸盐处理 |
| 环 | 尼龙66 |
| 塑料罩 | 聚酰胺 |
| 耐热温度 | 80℃ |
特点

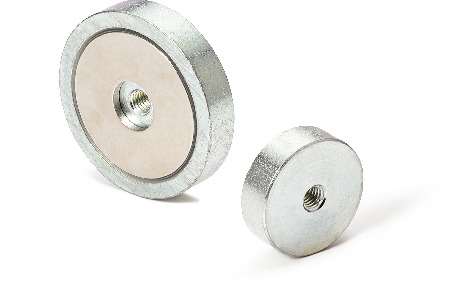

- 内螺纹平板型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
