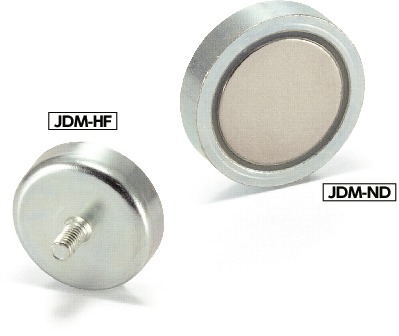

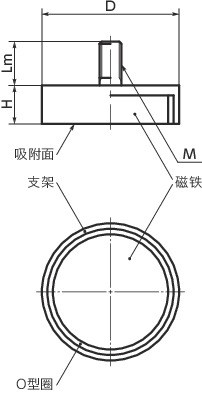

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| JDM-HF-10-M3 | 4 | 10 ±0.1 | M3 | 0.5 | 7 | 4.5-0.1～+0.2 | 3 | CAD | 请求报价 |
| JDM-HF-13-M3 | 10 | 13 ±0.1 | M3 | 0.5 | 7 | 4.5-0.1～+0.2 | 5 | CAD | 请求报价 |
| JDM-HF-16-M3 | 18 | 16 ±0.1 | M3 | 0.5 | 7 | 4.5-0.1～+0.2 | 7 | CAD | 请求报价 |
| JDM-HF-20-M3 | 30 | 20 ±0.1 | M3 | 0.5 | 7 | 6-0.1～+0.2 | 15 | CAD | 请求报价 |
| JDM-HF-25-M4 | 40 | 25 ±0.1 | M4 | 0.7 | 8 | 7-0.2～+0.3 | 27 | CAD | 请求报价 |
| JDM-HF-32-M4 | 80 | 32 ±0.1 | M4 | 0.7 | 8 | 7-0.2～+0.3 | 44 | CAD | 请求报价 |
| JDM-HF-47-M6 | 180 | 47-0.1～+0.2 | M6 | 1 | 8 | 9-0.2～+0.5 | 122 | CAD | 请求报价 |
| JDM-HF-63-M6 | 350 | 63-0.1～+0.3 | M6 | 1 | 15 | 14-0.2～+0.5 | 339 | CAD | 请求报价 |
材质、表面处理
| JDM-HF | |
|---|---|
| 磁铁 | 永磁铁氧体 |
| 底座 | 相当于SUM22L 三价铬酸盐处理 |
| O型圈 | 尼龙66 |
| 耐热温度 | 200℃ |
特点
- 外螺纹平板型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
- 两种磁铁已实现标准化。
