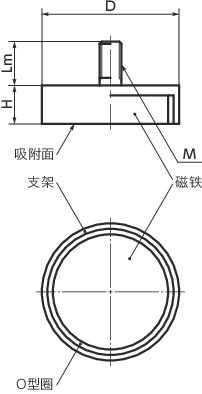

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| JDM-ND-10-M4 | 25 | 10 ±0.1 | M4 | 0.7 | 8 | 4.5 ±0.1 | 4 | CAD | 请求报价 |
| JDM-ND-13-M5 | 60 | 13 ±0.1 | M5 | 0.8 | 8 | 4.5 ±0.1 | 6 | CAD | 请求报价 |
| JDM-ND-16-M6 | 95 | 16 ±0.1 | M6 | 1 | 8 | 4.5 ±0.1 | 9 | CAD | 请求报价 |
| JDM-ND-20-M6 | 140 | 20 ±0.1 | M6 | 1 | 10 | 6 ±0.1 | 17 | CAD | 请求报价 |
| JDM-ND-25-M6 | 200 | 25 ±0.1 | M6 | 1 | 10 | 7 ±0.2 | 29 | CAD | 请求报价 |
| JDM-ND-32-M6 | 350 | 32 ±0.1 | M6 | 1 | 10 | 7 ±0.2 | 46 | CAD | 请求报价 |
材质、表面处理
| JDM-ND | |
|---|---|
| 磁铁 | 钕 镀镍 |
| 底座 | 相当于SUM22L 三价铬酸盐处理 |
| O型圈 | 尼龙66 |
| 耐热温度 | 80℃ |
特点

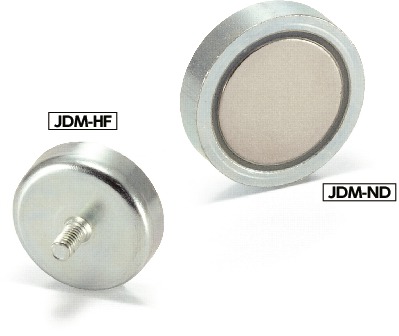

- 外螺纹平板型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
- 两种磁铁已实现标准化。
