Nabeya Bi-tech

  • FA用小型强力磁铁

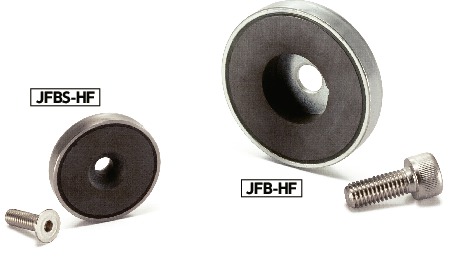

带座磁铁

Retaining Magnet

JFB-HF

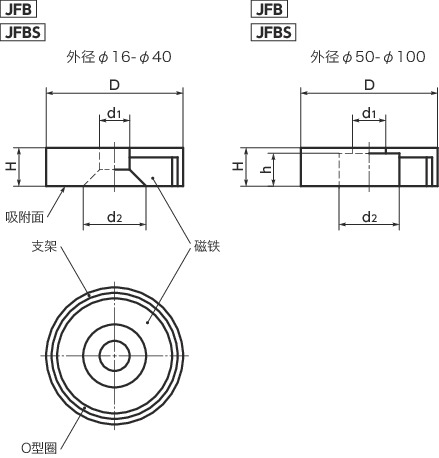

形状図

JFB-HF带座磁铁寸法図

单位 : mm

型号 吸附力
(N)
D H d1 d2 h 内六角埋头螺栓 内六角螺栓 质量
(g)
CAD下载 请求报价
JFB-HF-16 14 16 ±0.1 4.5-0.1~+0.2 3.5 7 - M3×6 - 6 CAD 请求报价
JFB-HF-20 27 20 ±0.1 6-0.1~+0.2 4.3 10 - M4×8 - 13 CAD 请求报价
JFB-HF-25 36 25 ±0.1 7-0.2~+0.3 5.5 12 - M5×10 - 24 CAD 请求报价
JFB-HF-32 72 32 ±0.1 7-0.2~+0.3 5.5 12 - M5×10 - 41 CAD 请求报价
JFB-HF-40 90 40-0.1~+0.2 8-0.2~+0.4 5.5 13 - M5×10 - 74 CAD 请求报价
JFB-HF-50 180 50-0.1~+0.2 10-0.2~+0.5 8.5 22 8.5 - M8×10 152 CAD 请求报价
JFB-HF-63 290 63-0.1~+0.3 14-0.2~+0.5 6.5 24 12 - M6×8 298 CAD 请求报价
JFB-HF-80 540 80-0.1~+0.3 18-0.2~+0.5 6.5 11.5 15 - M6×8 634 CAD 请求报价
JFB-HF-100 680 100-0.1~+0.5 22-0.2~+0.5 10.5 34 18 - M10×12 1200 CAD 请求报价

材质、表面处理

JFB-HF
磁铁 永磁铁氧体
底座 相当于SPCC
三价铬酸盐处理
O型圈 尼龙66
内六角埋头螺栓
内六角螺栓
SUSXM7(相当于SUS304)
耐热温度 200℃

特点

  • 平板型带座磁铁。
  • 使用金属座包覆磁铁,提高了吸附力。
  • 请使用附带的内六角埋头螺栓或内六角螺栓进行固定。
  • JFB----钢制底座
    JFBS----不锈钢制底座

使用注意事项

如果使用钢等磁性材料螺丝,将会降低吸附力。请使用不锈钢等非磁性材料螺丝。
