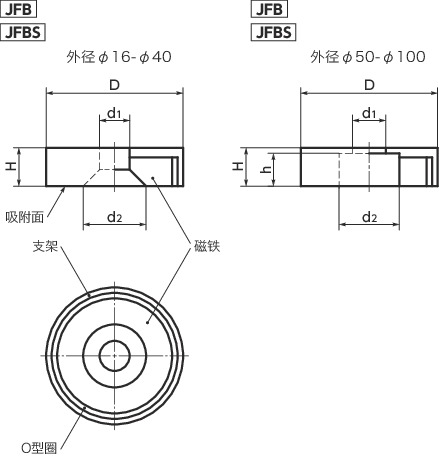

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | H | d1 | d2 | h | 内六角埋头螺栓 | 内六角螺栓 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| JFBS-HF-20 | 22 | 20 ±0.1 | 6-0.1～+0.2 | 4.3 | 9.5 | - | M4×8 | - | 13 | CAD | 请求报价 |
| JFBS-HF-25 | 29 | 25 ±0.1 | 7-0.2～+0.3 | 5.5 | 11.5 | - | M5×10 | - | 24 | CAD | 请求报价 |
| JFBS-HF-32 | 58 | 32 ±0.1 | 7-0.2～+0.3 | 5.5 | 11.5 | - | M5×10 | - | 41 | CAD | 请求报价 |
| JFBS-HF-40 | 72 | 40-0.1～+0.2 | 8-0.2～+0.4 | 5.5 | 12.5 | - | M5×10 | - | 74 | CAD | 请求报价 |
| JFBS-HF-50 | 145 | 50-0.1～+0.2 | 10-0.2～+0.5 | 8.5 | 22 | 8.5 | - | M8×10 | 152 | CAD | 请求报价 |
| JFBS-HF-63 | 230 | 63-0.1～+0.3 | 14-0.2～+0.5 | 6.5 | 24 | 12 | - | M6×8 | 298 | CAD | 请求报价 |
材质、表面处理
| JFBS-HF | |
|---|---|
| 磁铁 | 永磁铁氧体 |
| 底座 | 相当于SUS430 |
| O型圈 | PPS |
| 内六角埋头螺栓 内六角螺栓 |
SUSXM7（相当于SUS304） |
| 耐热温度 | 220℃ |
特点

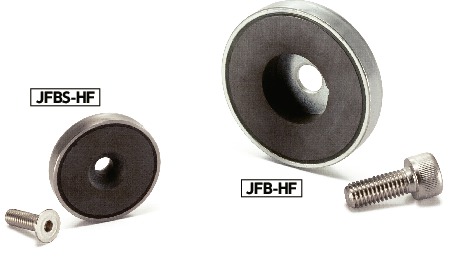

- 平板型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
- 请使用附带的内六角埋头螺栓或内六角螺栓进行固定。
-
JFB----钢制底座
JFBS----不锈钢制底座
