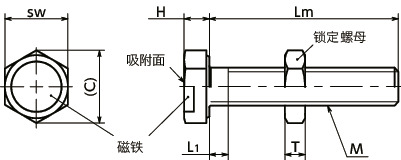

形状図
尺寸・CAD
单位 : mm
| 型号 | 吸附力 （N） |
M（粗牙） 螺纹公称直径 |
螺距 | Lm | C | sw | H | L1 | T | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JGB-ND-M6-12 | 25 | M6 | 1 | 12 | 11 | 10 | 4-0.5～0 | 3 | 3.2 | 5 | CAD | 请求报价 |
| JGB-ND-M6-16 | 25 | M6 | 1 | 16 | 11 | 10 | 4-0.5～0 | 3 | 3.2 | 6 | CAD | 请求报价 |
| JGB-ND-M6-20 | 25 | M6 | 1 | 20 | 11 | 10 | 4-0.5～0 | 3 | 3.2 | 7 | CAD | 请求报价 |
| JGB-ND-M6-25 | 25 | M6 | 1 | 25 | 11 | 10 | 4-0.5～0 | 3 | 3.2 | 8 | CAD | 请求报价 |
| JGB-ND-M6-30 | 25 | M6 | 1 | 30 | 11 | 10 | 4-0.5～0 | 3 | 3.2 | 9 | CAD | 请求报价 |
| JGB-ND-M8-16 | 50 | M8 | 1.25 | 16 | 14.4 | 13 | 5.3-0.5～0 | 3.7 | 4 | 13 | CAD | 请求报价 |
| JGB-ND-M8-20 | 50 | M8 | 1.25 | 20 | 14.4 | 13 | 5.3-0.5～0 | 3.7 | 4 | 14 | CAD | 请求报价 |
| JGB-ND-M8-25 | 50 | M8 | 1.25 | 25 | 14.4 | 13 | 5.3-0.5～0 | 3.7 | 4 | 16 | CAD | 请求报价 |
| JGB-ND-M8-30 | 50 | M8 | 1.25 | 30 | 14.4 | 13 | 5.3-0.5～0 | 3.7 | 4 | 17 | CAD | 请求报价 |
| JGB-ND-M8-40 | 50 | M8 | 1.25 | 40 | 14.4 | 13 | 5.3-0.5～0 | 3.7 | 4 | 21 | CAD | 请求报价 |
| JGB-ND-M10-20 | 75 | M10 | 1.5 | 20 | 17.8 | 17 | 6.4-0.5～0 | 4.5 | 5 | 25 | CAD | 请求报价 |
| JGB-ND-M10-25 | 75 | M10 | 1.5 | 25 | 17.8 | 17 | 6.4-0.5～0 | 4.5 | 5 | 28 | CAD | 请求报价 |
| JGB-ND-M10-30 | 75 | M10 | 1.5 | 30 | 17.8 | 17 | 6.4-0.5～0 | 4.5 | 5 | 31 | CAD | 请求报价 |
| JGB-ND-M10-40 | 75 | M10 | 1.5 | 40 | 17.8 | 17 | 6.4-0.5～0 | 4.5 | 5 | 37 | CAD | 请求报价 |
| JGB-ND-M10-50 | 75 | M10 | 1.5 | 50 | 17.8 | 17 | 6.4-0.5～0 | 4.5 | 5 | 42 | CAD | 请求报价 |
| JGB-ND-M12-25 | 110 | M12 | 1.75 | 25 | 20 | 19 | 7.5-1～0 | 5.2 | 6 | 44 | CAD | 请求报价 |
| JGB-ND-M12-30 | 110 | M12 | 1.75 | 30 | 20 | 19 | 7.5-1～0 | 5.2 | 6 | 48 | CAD | 请求报价 |
| JGB-ND-M12-40 | 110 | M12 | 1.75 | 40 | 20 | 19 | 7.5-1～0 | 5.2 | 6 | 55 | CAD | 请求报价 |
| JGB-ND-M12-50 | 110 | M12 | 1.75 | 50 | 20 | 19 | 7.5-1～0 | 5.2 | 6 | 62 | CAD | 请求报价 |
| JGB-ND-M12-60 | 110 | M12 | 1.75 | 60 | 20 | 19 | 7.5-1～0 | 5.2 | 6 | 69 | CAD | 请求报价 |
| JGB-ND-M16-30 | 145 | M16 | 2 | 30 | 26.8 | 24 | 10-1～0 | 6 | 8 | 93 | CAD | 请求报价 |
| JGB-ND-M16-40 | 145 | M16 | 2 | 40 | 26.8 | 24 | 10-1～0 | 6 | 8 | 104 | CAD | 请求报价 |
| JGB-ND-M16-50 | 145 | M16 | 2 | 50 | 26.8 | 24 | 10-1～0 | 6 | 8 | 118 | CAD | 请求报价 |
| JGB-ND-M16-60 | 145 | M16 | 2 | 60 | 26.8 | 24 | 10-1～0 | 6 | 8 | 131 | CAD | 请求报价 |
| JGB-ND-M16-80 | 145 | M16 | 2 | 80 | 26.8 | 24 | 10-1～0 | 6 | 8 | 157 | CAD | 请求报价 |
材质、表面处理
| JGB | |
|---|---|
| 磁铁 | 钕 镀镍 |
| 螺纹部 | SUM22L 三价铬酸盐处理 |
| 锁定螺母 | 钢 三价铬酸盐处理 |
| 耐热温度 | 80℃ |
特点

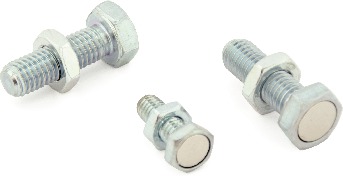

- 六角螺栓头部内置钕磁铁。
- 用于快速工件定位、固定等用途。
- 所有产品均附带锁定螺母。
