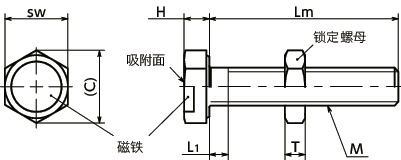

形状図
单位 : mm
| 型号 | 吸附力 （N） |
M（粗牙） 螺纹公称直径 |
螺距 | Lm | C | sw | H | L1 | T | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JGB-ND-M10-50 | 75 | M10 | 1.5 | 50 | 17.8 | 17 | 6.4-0.5～0 | 4.5 | 5 | 42 | CAD | 请求报价 |
材质、表面处理
| JGB | |
|---|---|
| 磁铁 | 钕 镀镍 |
| 螺纹部 | SUM22L 三价铬酸盐处理 |
| 锁定螺母 | 钢 三价铬酸盐处理 |
| 耐热温度 | 80℃ |
特点

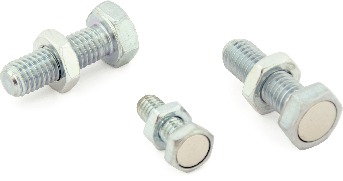

- 六角螺栓头部内置钕磁铁。
- 用于快速工件定位、固定等用途。
- 所有产品均附带锁定螺母。
