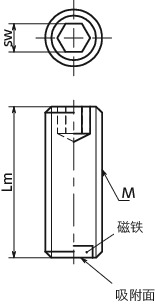

形状図
尺寸・CAD
单位 : mm
| 型号 | 吸附力 （N） |
M（粗牙） 螺纹公称直径 |
螺距 | Lm | sw | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| JGS-ND-M6-12 | 2.5 | M6 | 1 | 12 | 3 | 2 | CAD | 请求报价 |
| JGS-ND-M6-16 | 2.5 | M6 | 1 | 16 | 3 | 2 | CAD | 请求报价 |
| JGS-ND-M6-20 | 2.5 | M6 | 1 | 20 | 3 | 3 | CAD | 请求报价 |
| JGS-ND-M6-25 | 2.5 | M6 | 1 | 25 | 3 | 4 | CAD | 请求报价 |
| JGS-ND-M6-30 | 2.5 | M6 | 1 | 30 | 3 | 5 | CAD | 请求报价 |
| JGS-ND-M8-16 | 7 | M8 | 1.25 | 16 | 4 | 4 | CAD | 请求报价 |
| JGS-ND-M8-20 | 7 | M8 | 1.25 | 20 | 4 | 5 | CAD | 请求报价 |
| JGS-ND-M8-25 | 7 | M8 | 1.25 | 25 | 4 | 7 | CAD | 请求报价 |
| JGS-ND-M8-30 | 7 | M8 | 1.25 | 30 | 4 | 8 | CAD | 请求报价 |
| JGS-ND-M8-40 | 7 | M8 | 1.25 | 40 | 4 | 11 | CAD | 请求报价 |
| JGS-ND-M10-20 | 11 | M10 | 1.5 | 20 | 5 | 8 | CAD | 请求报价 |
| JGS-ND-M10-25 | 11 | M10 | 1.5 | 25 | 5 | 10 | CAD | 请求报价 |
| JGS-ND-M10-30 | 11 | M10 | 1.5 | 30 | 5 | 13 | CAD | 请求报价 |
| JGS-ND-M10-40 | 11 | M10 | 1.5 | 40 | 5 | 18 | CAD | 请求报价 |
| JGS-ND-M10-50 | 11 | M10 | 1.5 | 50 | 5 | 23 | CAD | 请求报价 |
| JGS-ND-M12-25 | 17 | M12 | 1.75 | 25 | 6 | 14 | CAD | 请求报价 |
| JGS-ND-M12-30 | 17 | M12 | 1.75 | 30 | 6 | 18 | CAD | 请求报价 |
| JGS-ND-M12-40 | 17 | M12 | 1.75 | 40 | 6 | 25 | CAD | 请求报价 |
| JGS-ND-M12-50 | 17 | M12 | 1.75 | 50 | 6 | 32 | CAD | 请求报价 |
| JGS-ND-M12-60 | 17 | M12 | 1.75 | 60 | 6 | 39 | CAD | 请求报价 |
| JGS-ND-M16-30 | 35 | M16 | 2 | 30 | 8 | 32 | CAD | 请求报价 |
| JGS-ND-M16-40 | 35 | M16 | 2 | 40 | 8 | 46 | CAD | 请求报价 |
| JGS-ND-M16-50 | 35 | M16 | 2 | 50 | 8 | 58 | CAD | 请求报价 |
| JGS-ND-M16-60 | 35 | M16 | 2 | 60 | 8 | 71 | CAD | 请求报价 |
| JGS-ND-M16-80 | 35 | M16 | 2 | 80 | 8 | 97 | CAD | 请求报价 |
材质、表面处理
| JGS | |
|---|---|
| 磁铁 | 钕 镀镍 |
| 螺纹部 | SUM22L 三价铬酸盐处理 |
| 耐热温度 | 80℃ |
特点
- 螺纹部前端内置钕磁铁。
- 用于快速工件定位、固定等用途。
