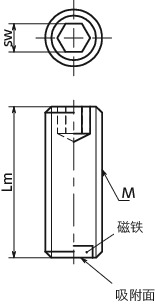

形状図
单位 : mm
| 型号 | 吸附力 （N） |
M（粗牙） 螺纹公称直径 |
螺距 | Lm | sw | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| JGS-ND-M6-25 | 2.5 | M6 | 1 | 25 | 3 | 4 | CAD | 请求报价 |
材质、表面处理
| JGS | |
|---|---|
| 磁铁 | 钕 镀镍 |
| 螺纹部 | SUM22L 三价铬酸盐处理 |
| 耐热温度 | 80℃ |
特点
- 螺纹部前端内置钕磁铁。
- 用于快速工件定位、固定等用途。
型号列表
JGS
- JGS-ND-M10-20
- JGS-ND-M10-25
- JGS-ND-M10-30
- JGS-ND-M10-40
- JGS-ND-M10-50
- JGS-ND-M12-25
- JGS-ND-M12-30
- JGS-ND-M12-40
- JGS-ND-M12-50
- JGS-ND-M12-60
- JGS-ND-M16-30
- JGS-ND-M16-40
- JGS-ND-M16-50
- JGS-ND-M16-60
- JGS-ND-M16-80
- JGS-ND-M6-12
- JGS-ND-M6-16
- JGS-ND-M6-20
- JGS-ND-M6-25
- JGS-ND-M6-30
- JGS-ND-M8-16
- JGS-ND-M8-20
- JGS-ND-M8-25
- JGS-ND-M8-30
- JGS-ND-M8-40
