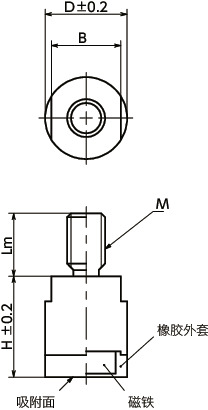

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | B | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| JHMS-ND-13-M6 | 15 | 13 | M6 | 1 | 10 | 11 | 16 | 16 | CAD | 请求报价 |
| JHMS-ND-16-M8 | 23 | 16 | M8 | 1.25 | 12 | 13 | 18 | 29 | CAD | 请求报价 |
| JHMS-ND-20-M10 | 46 | 20 | M10 | 1.5 | 14 | 17 | 20 | 52 | CAD | 请求报价 |
材质、表面处理
| JHMS-ND | |
|---|---|
| 磁铁 | 钕 镀镍 |
| 橡胶外套 | TPE |
| 底座 | SUS430F |
| 耐热温度 | 80℃ |
特点
- 使用橡胶外套包覆吸附面。
- 加大了橡胶外套和被吸附物之间的摩擦阻力，因此在滑动方向也能获得较大的吸附力。
- 即使是铸造面等粗糙面，也能通过橡胶的弹性切实进行吸附。
- 橡胶外套可防止划伤被吸附物。
- 外螺纹、已加工对边宽度。可切实固定到设备、装置上。
