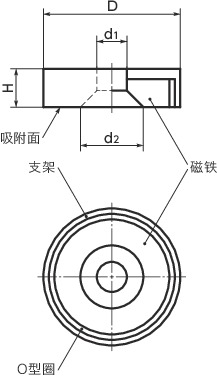

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | H | d1 | d2 | 内六角埋头螺栓 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| JPD-AN-19 | 30 | 19 | 7.5 ±0.3 | 3.7 | 8.7 | M3×10 | 16 | CAD | 请求报价 |
| JPD-AN-29 | 40 | 29 | 8.5 ±0.5 | 4.8 | 10.5 | M4×12 | 42 | CAD | 请求报价 |
| JPD-AN-38 | 80 | 38 | 10.5 ±0.3 | 4.8 | 10.5 | M4×12 | 90 | CAD | 请求报价 |
材质、表面处理
| JPD-AN | |
|---|---|
| 磁铁 | 铝镍钴 |
| 底座 | 相当于S20C 喷涂（红） |
| O型圈 | 黄铜/铝合金 |
| 内六角埋头螺栓 | SUSXM7（相当于SUS304） |
| 耐热温度 | 180℃ |
特点

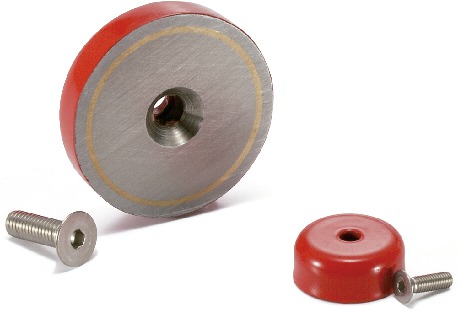

- 平板型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
- 请使用附带的内六角埋头螺栓进行固定。
