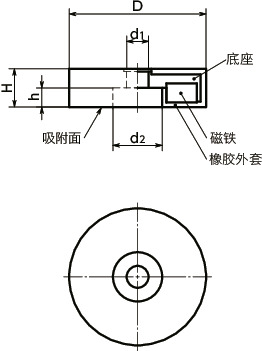

形状図
尺寸・CAD
单位 : mm
| 型号 | 吸附力 （N） |
D | H | d1 | d2 | h | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| JRB-ND-18 | 25 | 18 | 6 | 3 | 8.2 | 3.5 | 5.5 | CAD | 请求报价 |
| JRB-ND-18-WH | 25 | 18 | 6 | 3 | 8.2 | 3.5 | 5.5 | CAD | 请求报价 |
| JRB-ND-22 | 38 | 22 | 6 | 4 | 8.2 | 3.5 | 8 | CAD | 请求报价 |
| JRB-ND-22-WH | 38 | 22 | 6 | 4 | 8.2 | 3.5 | 8 | CAD | 请求报价 |
| JRB-ND-31 | 89 | 31 | 6 | 6 | 9 | 3.5 | 20 | CAD | 请求报价 |
| JRB-ND-31-WH | 89 | 31 | 6 | 6 | 9 | 3.5 | 20 | CAD | 请求报价 |
| JRB-ND-57 | 200 | 57 | 7.5 | 8 | 25.3 | 3.3 | 77 | CAD | 请求报价 |
| JRB-ND-57-WH | 200 | 57 | 7.5 | 8 | 25.3 | 3.3 | 77 | CAD | 请求报价 |
| JRB-ND-66 | 250 | 66 | 8.5 | 5.5 | 22 | 3.2 | 100 | CAD | 请求报价 |
| JRB-ND-66-WH | 250 | 66 | 8.5 | 5.5 | 22 | 3.2 | 100 | CAD | 请求报价 |
材质、表面处理
| JRB-ND | |
|---|---|
| 磁铁 | 钕 镀镍 |
| 橡胶外套 | TPE（各色） |
| 底座 | 相当于SPCC 三价铬酸盐处理 |
| 耐热温度 | 80℃ |
特点
- 以橡胶外套覆盖的带座磁铁。
- 橡胶外套加大了与被吸附物之间的摩擦阻力，防止向滑动方向错位。
- 即使是铸造面等粗糙面，也因橡胶弹性而具有较高的吸附性。
- 橡胶外套还可防止划伤被吸附物。
-
JRB----通孔型
JRN----内螺纹通孔型 -

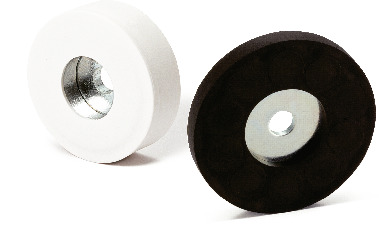

橡胶外套有2种颜色。可根据型号的末尾符号进行选择。
无末尾符号----黑
末尾符号WH----白
