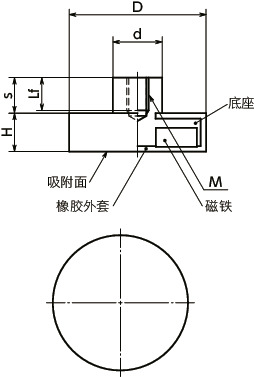

形状図
尺寸・CAD
单位 : mm
| 型号 | 吸附力 （N） |
D | M（粗牙） 螺纹公称直径 |
螺距 | H | Lf | d | s | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| JRF-ND-88-M8 | 550 | 88 | M8 | 1.25 | 8.5 | 11 | 12 | 8.5 | 192 | CAD | 请求报价 |
| JRF-ND-88-M8-WH | 550 | 88 | M8 | 1.25 | 8.5 | 11 | 12 | 8.5 | 192 | CAD | 请求报价 |
材质、表面处理
| JRF-ND | |
|---|---|
| 磁铁 | 钕 镀镍 |
| 橡胶外套 | TPE（各色） |
| 底座 | 相当于SPCC 三价铬酸盐处理 |
| 耐热温度 | 80℃ |
特点
- 以橡胶外套覆盖的带座磁铁。
- 橡胶外套加大了与被吸附物之间的摩擦阻力，防止向滑动方向错位。
- 即使是铸造面等粗糙面，也因橡胶弹性而具有较高的吸附性。
- 橡胶外套还可防止划伤被吸附物。
-
JRM----外螺纹型
JRF----内螺纹型 -

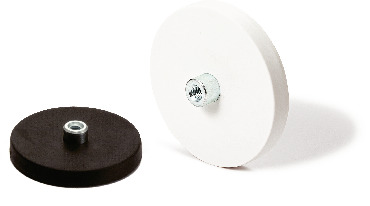

橡胶外套有2种颜色。可根据型号的末尾符号进行选择。
无末尾符号----黑
末尾符号WH----白
