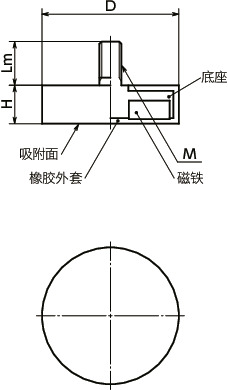

形状図
尺寸・CAD
单位 : mm
| 型号 | 吸附力（N） | D | M（粗牙） 螺纹公称直径 |
螺距 | H | Lm | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| JRM-ND-12-M4 | 13 | 12 | M4 | 0.7 | 7 | 8.5 | 4.5 | CAD | 请求报价 |
| JRM-ND-12-M4-WH | 13 | 12 | M4 | 0.7 | 7 | 8.5 | 4.5 | CAD | 请求报价 |
| JRM-ND-18-M4 | 37 | 18 | M4 | 0.7 | 6 | 6 | 7.6 | CAD | 请求报价 |
| JRM-ND-18-M4-WH | 37 | 18 | M4 | 0.7 | 6 | 6 | 7.6 | CAD | 请求报价 |
| JRM-ND-22-M4 | 58 | 22 | M4 | 0.7 | 6 | 6.5 | 10 | CAD | 请求报价 |
| JRM-ND-22-M4-WH | 58 | 22 | M4 | 0.7 | 6 | 6.5 | 10 | CAD | 请求报价 |
| JRM-ND-31-M6 | 89 | 31 | M6 | 1 | 6 | 11 | 24 | CAD | 请求报价 |
| JRM-ND-31-M6-WH | 89 | 31 | M6 | 1 | 6 | 11 | 24 | CAD | 请求报价 |
| JRM-ND-43-M4 | 100 | 43 | M4 | 0.7 | 6 | 6 | 30 | CAD | 请求报价 |
| JRM-ND-43-M4-WH | 100 | 43 | M4 | 0.7 | 6 | 6 | 30 | CAD | 请求报价 |
| JRM-ND-43-M6 | 100 | 43 | M6 | 1 | 6 | 15 | 32 | CAD | 请求报价 |
| JRM-ND-43-M6-WH | 100 | 43 | M6 | 1 | 6 | 15 | 32 | CAD | 请求报价 |
| JRM-ND-57-M6 | 200 | 57 | M6 | 1 | 7.5 | 15 | 83 | CAD | 请求报价 |
| JRM-ND-57-M6-WH | 200 | 57 | M6 | 1 | 7.5 | 15 | 83 | CAD | 请求报价 |
| JRM-ND-66-M8 | 250 | 66 | M8 | 1.25 | 8.5 | 15 | 107 | CAD | 请求报价 |
| JRM-ND-66-M8-WH | 250 | 66 | M8 | 1.25 | 8.5 | 15 | 107 | CAD | 请求报价 |
| JRM-ND-88-M8 | 550 | 88 | M8 | 1.25 | 8.5 | 15 | 193 | CAD | 请求报价 |
| JRM-ND-88-M8-WH | 550 | 88 | M8 | 1.25 | 8.5 | 15 | 193 | CAD | 请求报价 |
材质、表面处理
| JRM-ND | |
|---|---|
| 磁铁 | 钕 镀镍 |
| 橡胶外套 | TPE（各色） |
| 底座 | 相当于SPCC 三价铬酸盐处理 |
| 耐热温度 | 80℃ |
特点
- 以橡胶外套覆盖的带座磁铁。
- 橡胶外套加大了与被吸附物之间的摩擦阻力，防止向滑动方向错位。
- 即使是铸造面等粗糙面，也因橡胶弹性而具有较高的吸附性。
- 橡胶外套还可防止划伤被吸附物。
-
JRM----外螺纹型
JRF----内螺纹型 -

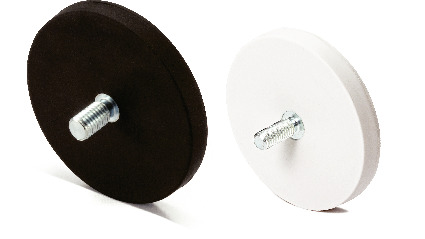

橡胶外套有2种颜色。可根据型号的末尾符号进行选择。
无末尾符号----黑
末尾符号WH----白
