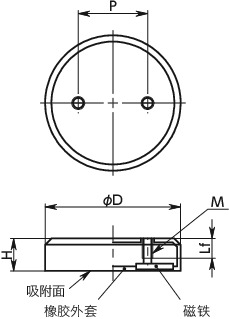

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | H | M（粗牙） 螺纹公称直径 |
螺距 | Lf | P | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| JRWF-ND-43-22-M4 | 85 | 43 | 10.3 | M4 | 0.7 | 6 | 22 | 37 | CAD | 请求报价 |
| JRWF-ND-43-27-M5 | 85 | 43 | 10.3 | M5 | 0.8 | 7 | 27 | 37 | CAD | 请求报价 |
| JRWF-ND-57-32-M6 | 175 | 57 | 11.3 | M6 | 1 | 7 | 32 | 87 | CAD | 请求报价 |
| JRWF-ND-57-36-M6 | 175 | 57 | 11.3 | M6 | 1 | 7 | 36 | 87 | CAD | 请求报价 |
材质、表面处理
| JRWF-ND | |
|---|---|
| 磁铁 | 钕 镀镍 |
| 橡胶外套 | TPE |
| 底座 | 相当于SPCC 三价铬酸盐处理 |
| 耐热温度 | 80℃ |
特点

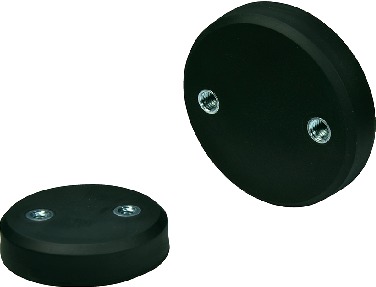

- 使用橡胶外套包覆带座磁铁。
- 加大了橡胶外套和被吸附物之间的摩擦阻力，因此在滑动方向也能获得较大的吸附力。
- 即使是铸造面等粗糙面，也能通过橡胶的弹性切实进行吸附。
- 橡胶外套可防止划伤被吸附物。
- 有2处内螺纹，适用于安装不想随磁铁旋转的工件。
