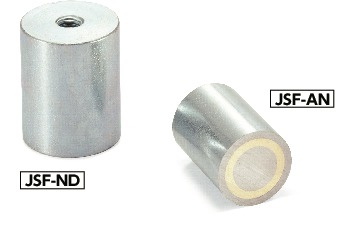

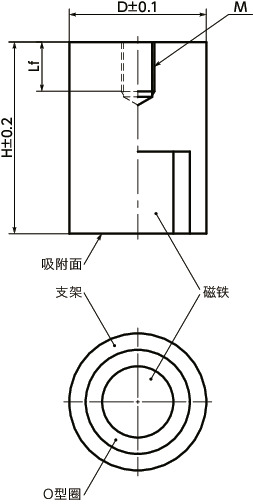

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | H | M（粗牙） 螺纹公称直径 |
螺距 | Lf | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| JSF-ND-6-M3 | 6 | 6 | 20 | M3 | 0.5 | 5 | 4 | CAD | 请求报价 |
| JSF-ND-8-M3 | 12 | 8 | 20 | M3 | 0.5 | 5 | 7 | CAD | 请求报价 |
| JSF-ND-10-M4 | 24 | 10 | 20 | M4 | 0.7 | 7 | 11 | CAD | 请求报价 |
| JSF-ND-13-M4 | 60 | 13 | 20 | M4 | 0.7 | 7 | 20 | CAD | 请求报价 |
| JSF-ND-16-M4 | 90 | 16 | 20 | M4 | 0.7 | 5 | 30 | CAD | 请求报价 |
| JSF-ND-20-M6 | 135 | 20 | 25 | M6 | 1 | 7 | 58 | CAD | 请求报价 |
| JSF-ND-25-M6 | 190 | 25 | 35 | M6 | 1 | 9 | 130 | CAD | 请求报价 |
| JSF-ND-32-M8 | 340 | 32 | 40 | M8 | 1.25 | 9 | 243 | CAD | 请求报价 |
| JSF-ND-40-M8 | 700 | 40 | 50 | M8 | 1.25 | 12 | 479 | CAD | 请求报价 |
| JSF-ND-50-M10 | 1000 | 50 | 60 | M10 | 1.5 | 12 | 898 | CAD | 请求报价 |
| JSF-ND-63-M12 | 1700 | 63 | 65 | M12 | 1.75 | 14 | 1550 | CAD | 请求报价 |
材质、表面处理
| JSF-AN | JSF-ND | |
|---|---|---|
| 磁铁 | 铝镍钴 | 钕 镀镍 |
| 底座 | 相当于SUM22L 三价铬酸盐处理 |
相当于SUM22L 三价铬酸盐处理 |
| O型圈 | 黄铜/铝合金 | 尼龙66 |
| 耐热温度 | 450℃ | 80℃ |
特点
- 内螺纹圆柱型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
- 两种磁铁已实现标准化。
