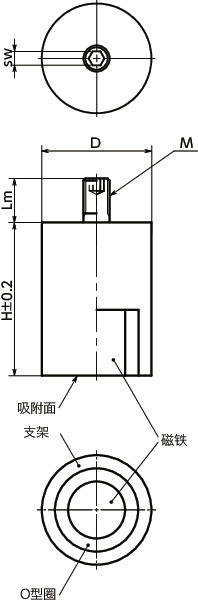

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | H | M（粗牙） 螺纹公称直径 |
螺距 | Lm | sw | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| JSM-AN-6-M3 | 2 | 6 | 20 | M3 | 0.5 | 7 | 1.5 | 5 | CAD | 请求报价 |
| JSM-AN-8-M3 | 4 | 8 | 20 | M3 | 0.5 | 7 | 1.5 | 8 | CAD | 请求报价 |
| JSM-AN-10-M4 | 8.5 | 10 | 20 | M4 | 0.7 | 8 | 2 | 13 | CAD | 请求报价 |
| JSM-AN-13-M4 | 12 | 13 | 20 | M4 | 0.7 | 8 | 2 | 21 | CAD | 请求报价 |
| JSM-AN-16-M4 | 20 | 16 | 20 | M4 | 0.7 | 10 | 2 | 32 | CAD | 请求报价 |
| JSM-AN-20-M6 | 40 | 20 | 25 | M6 | 1 | 10 | 3 | 63 | CAD | 请求报价 |
| JSM-AN-25-M6 | 60 | 25 | 35 | M6 | 1 | 10 | 3 | 135 | CAD | 请求报价 |
| JSM-AN-32-M8 | 160 | 32 | 40 | M8 | 1.25 | 12 | 4 | 254 | CAD | 请求报价 |
| JSM-AN-40-M8 | 240 | 40 | 50 | M8 | 1.25 | 15 | 4 | 490 | CAD | 请求报价 |
| JSM-AN-50-M10 | 400 | 50 | 60 | M10 | 1.5 | 15 | 5 | 916 | CAD | 请求报价 |
| JSM-AN-63-M12 | 660 | 63 | 65 | M12 | 1.75 | 20 | 6 | 1580 | CAD | 请求报价 |
材质、表面处理
| JSM-AN | |
|---|---|
| 磁铁 | 铝镍钴 |
| 底座 | 相当于SUM22L 三价铬酸盐处理 |
| O型圈 | 黄铜/铝合金 |
| 耐热温度 | 450℃ |
特点

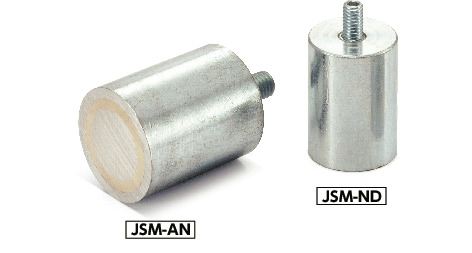

- 圆柱型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
- 两种磁铁已实现标准化。
