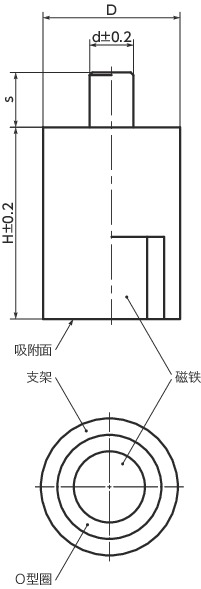

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | H | d | s | 质量 （g） |
CAD下载 |
|---|---|---|---|---|---|---|---|
| JSR-AN-6 | 2 | 6 | 20 | 3 | 8 | 5 | - |
| JSR-AN-8 | 4 | 8 | 20 | 3 | 8 | 8 | - |
| JSR-AN-10 | 8.5 | 10 | 20 | 4 | 8 | 13 | - |
| JSR-AN-13 | 12 | 13 | 20 | 4 | 8 | 21 | - |
| JSR-AN-16 | 20 | 16 | 20 | 5 | 8 | 32 | - |
| JSR-AN-20 | 40 | 20 | 25 | 6 | 8 | 62 | - |
| JSR-AN-25 | 60 | 25 | 35 | 8 | 10 | 136 | - |
| JSR-AN-32 | 160 | 32 | 40 | 10 | 10 | 254 | - |
| JSR-AN-40 | 240 | 40 | 50 | 15 | 20 | 511 | - |
| JSR-AN-50 | 400 | 50 | 60 | 18 | 25 | 956 | - |
| JSR-AN-63 | 660 | 63 | 65 | 20 | 30 | 1630 | - |
材质、表面处理
| JSR-AN | |
|---|---|
| 磁铁 | 铝镍钴 |
| 底座 | 相当于SUM22L 三价铬酸盐处理 |
| O型圈 | 黄铜/铝合金 |
| 耐热温度 | 450℃ |
特点
- 圆柱型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
- 两种磁铁已实现标准化。
-

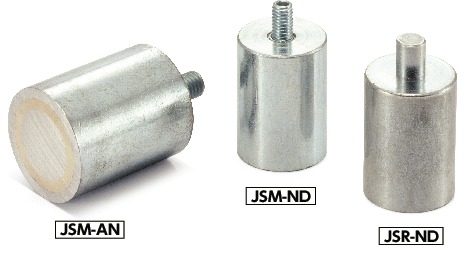

JSM----外螺纹型
JSR----软性拉动式门锁型 - 通过将软性拉动式门锁型JSR的前端插入安装孔铆接，进行安装。

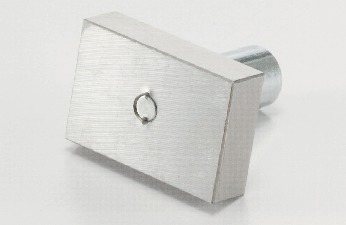

JSR固定事例
