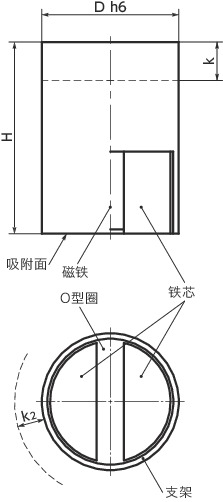

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | H | k | k2 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| JSS-ND-6 | 10 | 6 | 20 ±0.2 | 10 | 1.5 | 4 | CAD | 请求报价 |
| JSS-ND-8 | 25 | 8 | 20 ±0.2 | 10 | 1.5 | 8 | CAD | 请求报价 |
| JSS-ND-10 | 45 | 10 | 20 ±0.2 | 8 | 2 | 12 | CAD | 请求报价 |
| JSS-ND-13 | 70 | 13 | 20 ±0.2 | 6 | 2.5 | 20 | CAD | 请求报价 |
| JSS-ND-16 | 150 | 16 | 20 ±0.2 | 2 | 3 | 31 | CAD | 请求报价 |
| JSS-ND-20 | 280 | 20 | 25 ±0.2 | 5 | 4 | 60 | CAD | 请求报价 |
| JSS-ND-25 | 450 | 25 | 35 ±0.3 | 7 | 5 | 132 | CAD | 请求报价 |
| JSS-ND-32 | 700 | 32 | 40 ±0.3 | 4.5 | 6 | 248 | CAD | 请求报价 |
材质、表面处理
| JSS-ND | |
|---|---|
| 磁铁 | 钕 |
| 底座 | 黄铜 |
| 铁芯 | 相当于SPCC 镀锌 |
| O型圈 | 尼龙66（蓝） |
| 耐热温度 | 80℃ |
特点

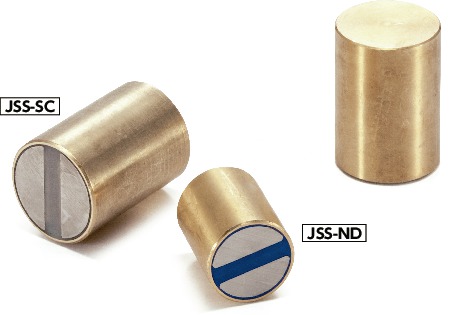

- 圆柱型带座磁铁。
- 通过夹层结构，进一步提高了磁通量密度。
- 两种磁铁已实现标准化。
- 请通过粘接或压入进行固定。
- 图中k尺寸的范围内可进行追加工。
使用注意事项
- 装入钢等磁性体零部件时，请确保k2尺寸的间隙。
- 如果直接装入钢等磁性体，吸附力最多将降低约15%。
