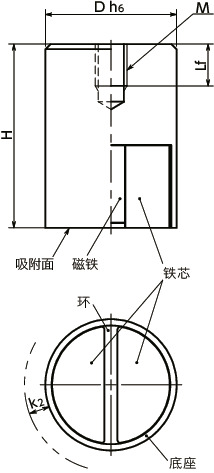

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | M（粗牙） 螺纹公称直径 |
螺距 | H | Lf | k2 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| JSSF-SC-8-M3 | 22 | 8 | M3 | 0.5 | 20 ±0.2 | 5 | 1.5 | 7.5 | CAD | 请求报价 |
材质、表面处理
| JSSF-SC | |
|---|---|
| 磁铁 | 钐钴 |
| 底座 | 黄铜 |
| 铁芯 | 钢 镀锌 |
| 环 | 尼龙66（黑） |
| 耐热温度 | 200℃ |
特点

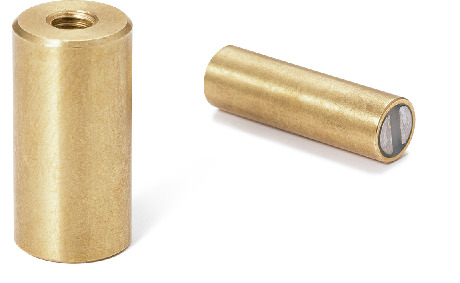

- 内螺纹圆柱型带座磁铁。
- 采用三明治构造，磁通量密度更大，吸附力更强。
使用注意事项
- 装入钢等磁性体零部件时，请确保k2尺寸的间隙。
- 如果直接装入钢等磁性体，吸附力最多将降低约15%。
