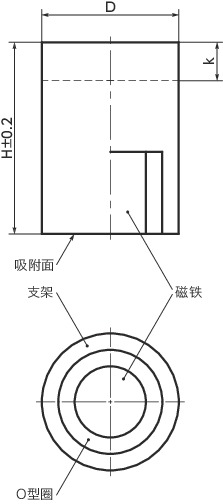

形状図
尺寸・CAD
单位 : mm
| 型号 | 吸附力 （N） |
D | H | k | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|
| JST-ND-6 | 6 | 6 | 10 | 5 | 4 | CAD | 请求报价 |
| JST-ND-8 | 12 | 8 | 12 | 7 | 8 | CAD | 请求报价 |
| JST-ND-10 | 24 | 10 | 16 | 11 | 12 | CAD | 请求报价 |
| JST-ND-13 | 60 | 13 | 18 | 13 | 20 | CAD | 请求报价 |
| JST-ND-16 | 90 | 16 | 20 | 15 | 31 | CAD | 请求报价 |
| JST-ND-20 | 135 | 20 | 25 | 18 | 60 | CAD | 请求报价 |
| JST-ND-25 | 190 | 25 | 30 | 22 | 132 | CAD | 请求报价 |
| JST-ND-32 | 340 | 32 | 35 | 27 | 248 | CAD | 请求报价 |
材质、表面处理
| JST-ND | |
|---|---|
| 磁铁 | 钕 镀镍 |
| 底座 | 相当于SUM22L |
| O型圈 | 尼龙66 |
| 耐热温度 | 80℃ |
特点

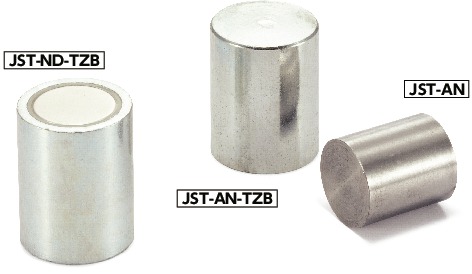

- 圆柱型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
- 两种磁铁已实现标准化。
-
根据有无底座表面处理，外径公差有所差异。
有表面处理（三价铬酸盐处理）----外径公差：±0.2
无表面处理----外径公差：h6 - 请通过粘接或压入进行固定。
- 图中k尺寸的范围内可进行追加工。

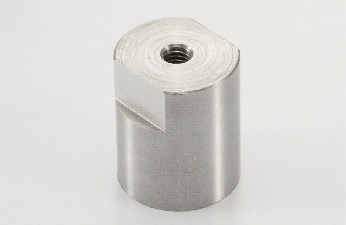

追加加工示例
内螺纹、对边宽度加工等
