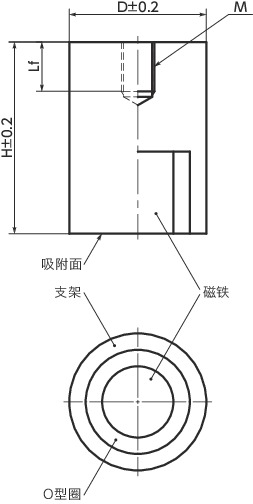

形状図
单位 : mm
| 型号 | 吸附力 （N） |
D | H | M（粗牙） 螺纹公称直径 |
螺距 | Lf | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| JSU-AN-12.5-M4 | 20 | 12.5 | 16 | M4 | 0.7 | 6 | 14 | CAD | 请求报价 |
| JSU-AN-17-M6 | 26 | 17 | 16 | M6 | 1 | 5 | 26 | CAD | 请求报价 |
| JSU-AN-21-M6 | 40 | 21 | 19 | M6 | 1 | 7 | 49 | CAD | 请求报价 |
| JSU-AN-27-M6 | 65 | 27 | 25 | M6 | 1 | 8 | 108 | CAD | 请求报价 |
| JSU-AN-35-M6 | 150 | 35 | 30 | M6 | 1 | 9 | 220 | CAD | 请求报价 |
材质、表面处理
| JSU-AN | |
|---|---|
| 磁铁 | 铝镍钴 |
| 底座 | 相当于SUM22L 喷涂（红） |
| O型圈 | 黄铜/铝合金 |
| 耐热温度 | 180℃ |
特点

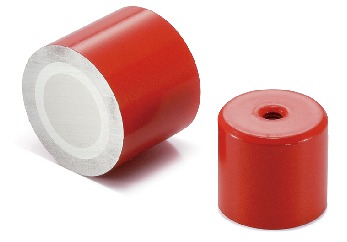

- 内螺纹圆柱型带座磁铁。
- 使用金属座包覆磁铁，提高了吸附力。
