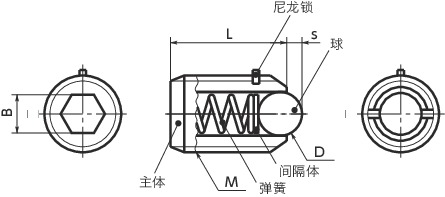

形状図
M2、M3、M4的主体球侧不附带一字槽。
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | B | 适用的球型按钮 | 载荷（N） min./max. |
质量 （g） |
防松件 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FP-2 | M2 | 0.4 | 0.2 | 5 | 1 | 0.9 | - | 0.7/1.4 | 0.1 | 无 | CAD | 请求报价 |
| FP-3 | M3 | 0.5 | 0.5 | 7 | 1.5 | 1.5 | - | 1/2 | 0.4 | 无 | CAD | 请求报价 |
| FP-4 | M4 | 0.7 | 0.8 | 9 | 2.5 | 2 | BB-5 | 2/4.9 | 0.5 | 无 | CAD | 请求报价 |
| FP-5 | M5 | 0.8 | 0.8 | 12 | 3 | 2.5 | BB-5 | 2.9/9.8 | 1 | 有 | CAD | 请求报价 |
| FP-6 | M6 | 1 | 0.8 | 13 | 3 | 3 | BB-6 | 4.9/15 | 1.7 | 有 | CAD | 请求报价 |
| FP-8 | M8 | 1.25 | 1 | 15 | 4 | 4 | BB-6 | 6.9/20 | 3.5 | 有 | CAD | 请求报价 |
| FP-10 | M10 | 1.5 | 1.2 | 16 | 5 | 5 | BB-8 | 8.8/25 | 6 | 有 | CAD | 请求报价 |
| FP-12 | M12 | 1.75 | 1.8 | 20 | 7 | 6 | BB-10 | 9.8/29 | 11 | 有 | CAD | 请求报价 |
| FP-16 | M16 | 2 | 2.5 | 25 | 9.5 | 8 | BB-12 | 16/49 | 25 | 有 | CAD | 请求报价 |
材质、表面处理
| FP | |
|---|---|
| 主体 | SCM435 四氧化三铁保护膜（黑） |
| 球 | SUJ2（硬度55-60HRC） |
| 间隔体 | SUS304 |
| 弹簧 | SWPB |
| 防松件 | 尼龙锁 |
特点
- 在球和弹簧之间插入间隔体（M2、M3除外）。球旋转。
- 带防松尼龙锁（M2、M3、M4除外）。
- 也生产尺寸、载荷、材质等特殊规格的产品。
- 可根据产品符号选择主体材质、载荷类型。

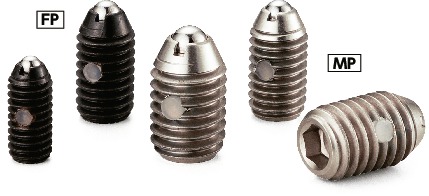

| 产品符号 | 材质 | 载荷类型 |
|---|---|---|
| FP | 钢 | 轻载 |
| MP | 不锈钢 | 重载 |
