形状図
M2、M3、M4的主体球侧不附带一字槽。
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | B | 适用的球型按钮 | 载荷（N） min./max. |
质量 （g） |
防松件 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MPS-2 | M2 | 0.4 | 0.2 | 5 | 1 | 0.9 | - | 1.2/2 | 0.1 | 无 | CAD | 请求报价 |
| MPS-3 | M3 | 0.5 | 0.5 | 7 | 1.5 | 1.5 | - | 1.5/2.9 | 0.4 | 无 | CAD | 请求报价 |
| MPS-4 | M4 | 0.7 | 0.8 | 9 | 2.5 | 2 | BB-5 | 3.9/9.8 | 0.5 | 无 | CAD | 请求报价 |
| MPS-5 | M5 | 0.8 | 0.8 | 12 | 3 | 2.5 | BB-5 | 4.9/20 | 1 | 无 | CAD | 请求报价 |
| MPS-6 | M6 | 1 | 0.8 | 13 | 3 | 3 | BB-6 | 9.8/29 | 1.7 | 无 | CAD | 请求报价 |
| MPS-8 | M8 | 1.25 | 1 | 15 | 4 | 4 | BB-6 | 13/39 | 3.5 | 无 | CAD | 请求报价 |
| MPS-10 | M10 | 1.5 | 1.2 | 16 | 5 | 5 | BB-8 | 19/49 | 6 | 无 | CAD | 请求报价 |
| MPS-12 | M12 | 1.75 | 1.8 | 20 | 7 | 6 | BB-10 | 20/59 | 11 | 无 | CAD | 请求报价 |
| MPS-16 | M16 | 2 | 2.5 | 25 | 9.5 | 8 | BB-12 | 29/98 | 25 | 无 | CAD | 请求报价 |
| MPS-3-Z | M3 | 0.5 | 0.5 | 7 | 1.5 | 1.5 | - | 2.2/5 | 0.4 | 无 | CAD | 请求报价 |
| MPS-4-Z | M4 | 0.7 | 0.8 | 9 | 2.5 | 2 | BB-5 | 2.5/13 | 0.5 | 无 | CAD | 请求报价 |
| MPS-5-Z | M5 | 0.8 | 0.8 | 12 | 3 | 2.5 | BB-5 | 11/24 | 1 | 无 | CAD | 请求报价 |
| MPS-6-Z | M6 | 1 | 0.8 | 13 | 3 | 3 | BB-6 | 18/33 | 1.7 | 无 | CAD | 请求报价 |
| MPS-8-Z | M8 | 1.25 | 1 | 15 | 4 | 4 | BB-6 | 21/45 | 3.5 | 无 | CAD | 请求报价 |
| MPS-10-Z | M10 | 1.5 | 1.2 | 16 | 5 | 5 | BB-8 | 24/60 | 6 | 无 | CAD | 请求报价 |
| MPS-12-Z | M12 | 1.75 | 1.8 | 20 | 7 | 6 | BB-10 | 24/64 | 11 | 无 | CAD | 请求报价 |
| MPS-16-Z | M16 | 2 | 2.5 | 25 | 9.5 | 8 | BB-12 | 44/116 | 25 | 无 | CAD | 请求报价 |
材质、表面处理
| MPS | |
|---|---|
| 主体＊1 | 相当于SUS304 |
| 球 | SUS440C（硬度55-60HRC） |
| 间隔体 | SUS304 |
| 弹簧 | SUS631J1 |

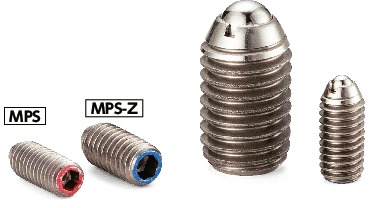

＊1： 为了更好的区分，六角孔部涂有颜色。MPS红色、MPS-Z蓝色
特点
- 在球和弹簧之间插入间隔体（M2、M3除外）。球旋转。
- 全不锈钢制。耐腐蚀性、耐热性优良。
- 也生产尺寸、载荷、材质等特殊规格的产品。
-
可根据型号的末尾符号选择载荷类型。
无末尾符号----重载
末尾符号Z----超重载
