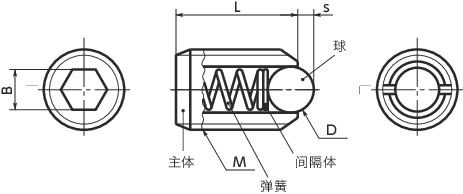

形状図
M2、M3、M4的主体球侧不附带一字槽。
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | B | 适用的球型按钮 | 载荷（N） min./max. |
质量 （g） |
防松件 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MPS-6 | M6 | 1 | 0.8 | 13 | 3 | 3 | BB-6 | 9.8/29 | 1.7 | 无 | CAD | 请求报价 |
材质、表面处理
| MPS | |
|---|---|
| 主体＊1 | 相当于SUS304 |
| 球 | SUS440C（硬度55-60HRC） |
| 间隔体 | SUS304 |
| 弹簧 | SUS631J1 |

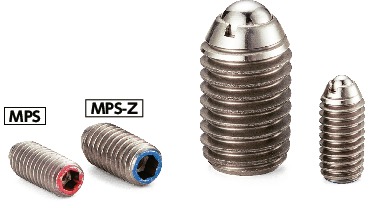

＊1： 为了更好的区分，六角孔部涂有颜色。MPS红色、MPS-Z蓝色
特点
- 在球和弹簧之间插入间隔体（M2、M3除外）。球旋转。
- 全不锈钢制。耐腐蚀性、耐热性优良。
- 也生产尺寸、载荷、材质等特殊规格的产品。
-
可根据型号的末尾符号选择载荷类型。
无末尾符号----重载
末尾符号Z----超重载
