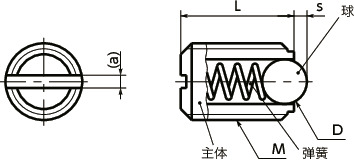

形状図
尺寸・CAD
选择
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | a | 适用的球型按钮 | 载荷（N） min./max. |
质量 （g） |
防松件 |
类型 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBF-2-KN | M2 | 0.4 | 0.3 | 4 | 1 | 0.25 | - | 0.8/1.5 | 0.1 | 无 | 轻载 | CAD | 请求报价 |
| PBF-3-KN | M3 | 0.5 | 0.4 | 7 | 1.5 | 0.4 | - | 3/4.5 | 0.3 | 无 | 轻载 | CAD | 请求报价 |
| PBF-4-KN | M4 | 0.7 | 0.8 | 9 | 2.5 | 0.6 | BB-5 | 6/14.5 | 0.6 | 无 | 轻载 | CAD | 请求报价 |
| PBF-5-KN | M5 | 0.8 | 0.9 | 12 | 3 | 0.8 | BB-5 | 8/14 | 0.9 | 无 | 轻载 | CAD | 请求报价 |
| PBF-6-KN | M6 | 1 | 1 | 14 | 3.5 | 1 | BB-6 | 11/18 | 1.5 | 无 | 轻载 | CAD | 请求报价 |
| PBF-8-KN | M8 | 1.25 | 1.5 | 16 | 4.5 | 1.2 | BB-8 | 18/31 | 3.5 | 无 | 轻载 | CAD | 请求报价 |
| PBF-10-KN | M10 | 1.5 | 2 | 19 | 6 | 1.5 | BB-10 | 24/45 | 7 | 无 | 轻载 | CAD | 请求报价 |
| PBF-12-KN | M12 | 1.75 | 2.5 | 22 | 8 | 2 | BB-12 | 26/49 | 10 | 无 | 轻载 | CAD | 请求报价 |
| PBF-16-KN | M16 | 2 | 3.5 | 24 | 10 | 2 | BB-16 | 41/86 | 24 | 无 | 轻载 | CAD | 请求报价 |
| PBF-20-KN | M20 | 2.5 | 4.5 | 30 | 12 | 2.5 | BB-16 | 56/111 | 43 | 无 | 轻载 | CAD | 请求报价 |
| PBF-24-KN | M24 | 3 | 5.5 | 34 | 15 | 3 | BB-16 | 81/151 | 70 | 无 | 轻载 | CAD | 请求报价 |
| PBF-4-KSN | M4 | 0.7 | 0.8 | 9 | 2.5 | 0.6 | BB-5 | 12/18 | 0.4 | 无 | 重载 | CAD | 请求报价 |
| PBF-5-KSN | M5 | 0.8 | 0.9 | 12 | 3 | 0.8 | BB-5 | 15/22 | 0.9 | 无 | 重载 | CAD | 请求报价 |
| PBF-6-KSN | M6 | 1 | 1 | 14 | 3.5 | 1 | BB-6 | 19/28 | 1.5 | 无 | 重载 | CAD | 请求报价 |
| PBF-8-KSN | M8 | 1.25 | 1.5 | 16 | 4.5 | 1.2 | BB-8 | 36/62 | 3.5 | 无 | 重载 | CAD | 请求报价 |
| PBF-10-KSN | M10 | 1.5 | 2 | 19 | 6 | 1.5 | BB-10 | 57/104 | 7 | 无 | 重载 | CAD | 请求报价 |
| PBF-12-KSN | M12 | 1.75 | 2.5 | 22 | 8 | 2 | BB-12 | 61/110 | 10 | 无 | 重载 | CAD | 请求报价 |
| PBF-16-KSN | M16 | 2 | 3.5 | 24 | 10 | 2 | BB-16 | 68/142 | 24 | 无 | 重载 | CAD | 请求报价 |
| PBF-20-KSN | M20 | 2.5 | 4.5 | 30 | 12 | 2.5 | BB-16 | 84/166 | 43 | 无 | 重载 | CAD | 请求报价 |
| PBF-24-KSN | M24 | 3 | 5.5 | 34 | 15 | 3 | BB-16 | 127/237 | 70 | 无 | 重载 | CAD | 请求报价 |
材质、表面处理
| PBF-KN＊1 | PBF-KSN＊1 | |
|---|---|---|
| 主体 | SUS303 | SUS303 |
| 球 | SUS420C、淬火 | SUS420C、淬火 |
| 弹簧 | SUS631J1 | SUS631J1 |
＊1： 为了与PBFPBF-KN区分，PBF-KSPBF-KSN的螺纹部刻有2条激光刻印线。

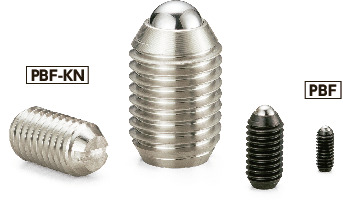

特点
- 钢制与不锈钢制分别有轻载型与重载型。
- 可根据型号的末尾符号选择材质、载荷类型。
| 末尾符号 | 材质 | 载荷类型 |
|---|---|---|
| 无符号 | 钢 | 轻载 |
| KS | 钢 | 重载 |
| KN | 不锈钢 | 轻载 |
| KSN | 不锈钢 | 重载 |
