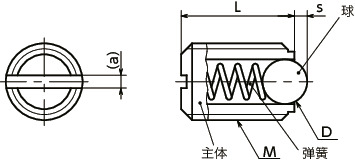

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | a | 载荷（N） min./max. |
质量 （g） |
类型 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PBF-4-KN-A4-CE | M4 | 0.7 | 0.8 | 9 | 2.5 | 0.6 | 8.5/14 | 0.4 | 轻载 | CAD | 请求报价 |
| PBF-5-KN-A4-CE | M5 | 0.8 | 0.9 | 12 | 3 | 0.8 | 8/14 | 1 | 轻载 | CAD | 请求报价 |
| PBF-6-KN-A4-CE | M6 | 1 | 1 | 14 | 3.5 | 1 | 11/18 | 2 | 轻载 | CAD | 请求报价 |
| PBF-8-KN-A4-CE | M8 | 1.25 | 1.5 | 16 | 4.5 | 1.2 | 18/31 | 4 | 轻载 | CAD | 请求报价 |
| PBF-10-KN-A4-CE | M10 | 1.5 | 2 | 19 | 6 | 1.5 | 24/45 | 7 | 轻载 | CAD | 请求报价 |
| PBF-12-KN-A4-CE | M12 | 1.75 | 2.5 | 22 | 8 | 2 | 26/49 | 10 | 轻载 | CAD | 请求报价 |
| PBF-16-KN-A4-CE | M16 | 2 | 3.5 | 24 | 10 | 2 | 41/86 | 23 | 轻载 | CAD | 请求报价 |
| PBF-4-KSN-A4-CE | M4 | 0.7 | 0.8 | 9 | 2.5 | 0.6 | 12/18 | 0.4 | 重载 | CAD | 请求报价 |
| PBF-5-KSN-A4-CE | M5 | 0.8 | 0.9 | 12 | 3 | 0.8 | 15/22 | 1 | 重载 | CAD | 请求报价 |
| PBF-6-KSN-A4-CE | M6 | 1 | 1 | 14 | 3.5 | 1 | 19/28 | 2 | 重载 | CAD | 请求报价 |
| PBF-8-KSN-A4-CE | M8 | 1.25 | 1.5 | 16 | 4.5 | 1.2 | 36/62 | 4 | 重载 | CAD | 请求报价 |
| PBF-10-KSN-A4-CE | M10 | 1.5 | 2 | 19 | 6 | 1.5 | 57/104 | 7 | 重载 | CAD | 请求报价 |
| PBF-12-KSN-A4-CE | M12 | 1.75 | 2.5 | 22 | 8 | 2 | 61/110 | 10 | 重载 | CAD | 请求报价 |
| PBF-16-KSN-A4-CE | M16 | 2 | 3.5 | 24 | 10 | 2 | 68/142 | 23 | 重载 | CAD | 请求报价 |
材质、表面处理
| PBF-KN-A4-CE＊1 | PBF-KSN-A4-CE＊1 | |
|---|---|---|
| 主体 | SUS316L | SUS316L |
| 球 | 陶瓷（氮化硅） | 陶瓷（氮化硅） |
| 弹簧 | 相当于SUS631 | 相当于SUS631 |
＊1： 为了与PBF-KN-A4-CE区分，PBF-KSN-A4-CE的螺纹部刻有2条激光刻印线。
特点

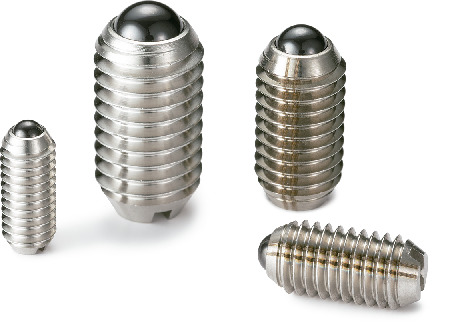

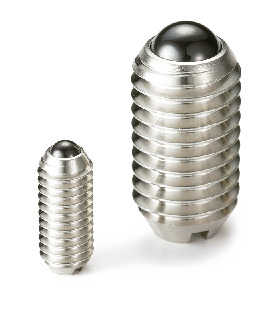

- 陶瓷制微型球头柱塞。
- 主体为SUS316L制。耐腐蚀性优良。
- 球头为陶瓷制。耐磨损性优良。
- 有轻载型和重载型。
- 可根据产品符号载荷类型。
PBF-＊-KN-A4-CE----轻载
PBF-＊-KSN-A4-CE----重载
