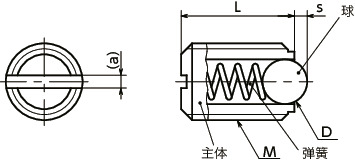

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | a | 载荷（N） min./max. |
质量 （g） |
类型 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PBF-6-KSN-A4-CE | M6 | 1 | 1 | 14 | 3.5 | 1 | 19/28 | 2 | 重载 | CAD | 请求报价 |
材质、表面处理
| PBF-KN-A4-CE | PBF-KSN-A4-CE | |
|---|---|---|
| 主体 | SUS316L | SUS316L |
| 球 | 陶瓷（氮化硅） | 陶瓷（氮化硅） |
| 弹簧 | 相当于SUS631 | 相当于SUS631 |
特点
- 陶瓷制微型球头柱塞。
- 主体为SUS316L制。耐腐蚀性优良。
- 球头为陶瓷制。耐磨损性优良。
- 有轻载型和重载型。
- 可根据产品符号载荷类型。
PBF-＊-KN-A4-CE----轻载
PBF-＊-KSN-A4-CE----重载
