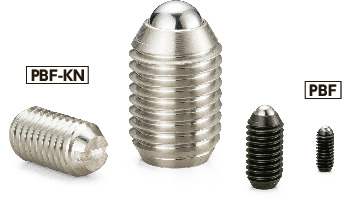

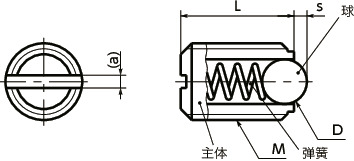

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | a | 适用的球型按钮 | 载荷（N） min./max. |
质量 （g） |
防松件 |
类型 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBF-4-KSN | M4 | 0.7 | 0.8 | 9 | 2.5 | 0.6 | BB-5 | 12/18 | 0.4 | 无 | 重载 | CAD | 请求报价 |
材质、表面处理
| PBF-KN | PBF-KSN | |
|---|---|---|
| 主体 | SUS303 | SUS303 |
| 球 | SUS420C，淬火 | SUS420C，淬火 |
| 弹簧 | SUS631J1 | SUS631J1 |
特点
- 钢制与不锈钢制分别有轻载型与重载型。
- 可根据型号的末尾符号选择材质，载荷类型。
| 末尾符号 | 材质 | 载荷类型 |
|---|---|---|
| 无符号 | 钢 | 轻载 |
| KS | 钢 | 重载 |
| KN | 不锈钢 | 轻载 |
| KSN | 不锈钢 | 重载 |
