Nabeya Bi-tech

  • 柱塞

PBSH-6

小型球头柱塞 - 螺栓型

Miniature Ball Plunger - Bolt type

安全注意事项

符号RoHS指令

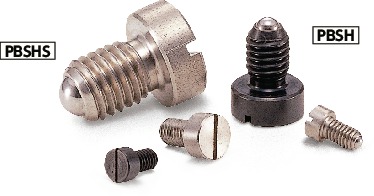

PBSH小型球头柱塞 - 螺栓型

一看就会的产品使用要领解说

短片示例为PAF（PAF）。本产品也可进行同样的操作。

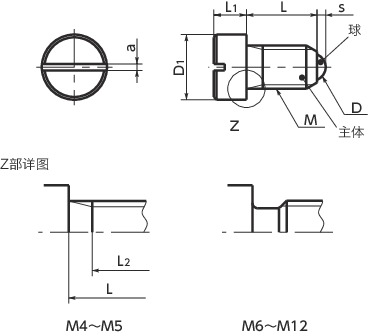

形状図

PBSH小型球头柱塞 - 螺栓型寸法図

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 s L L1 L2 D D1 适用的球型按钮 载荷（N）
min./max.		 a 质量
（g）		 防松件
 CAD下载 请求报价
PBSH-6 M6 1 1 9 5 - 3.5 10 BB-6 11/18 1 8 无 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

PBSH 钢制
主体 SUM22L
四氧化三铁保护膜（黑）
球 SUJ2（硬度55-60HRC）
弹簧 SUS631J1

特点

  • 螺栓型球头柱塞。利用头部座面确定安装位置。
  • 也生产尺寸、载荷、材质等特殊规格的产品。

相关产品

支承侧请使用耐磨损性优良的球形按钮BB。
BB
